Resposta rápida:

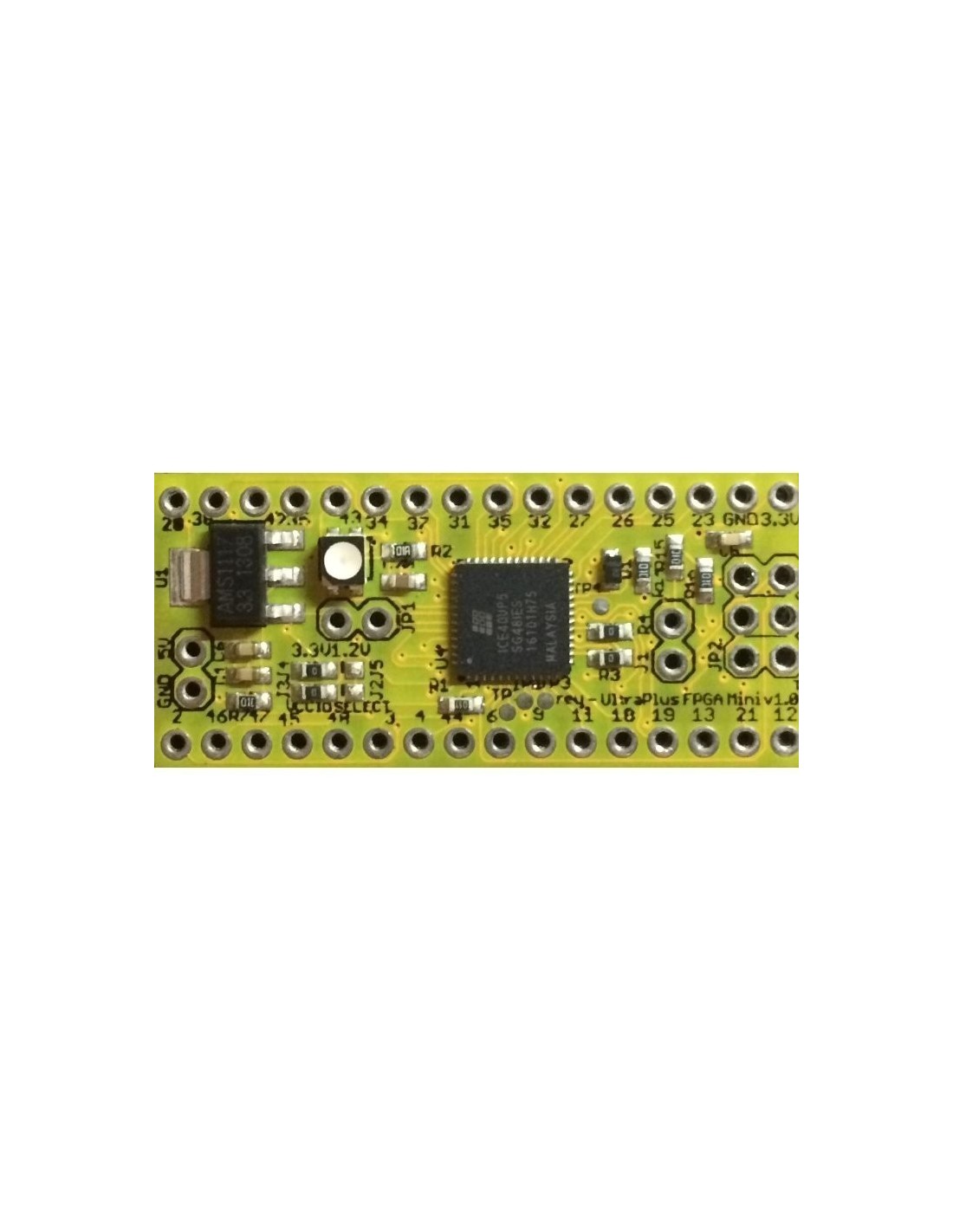

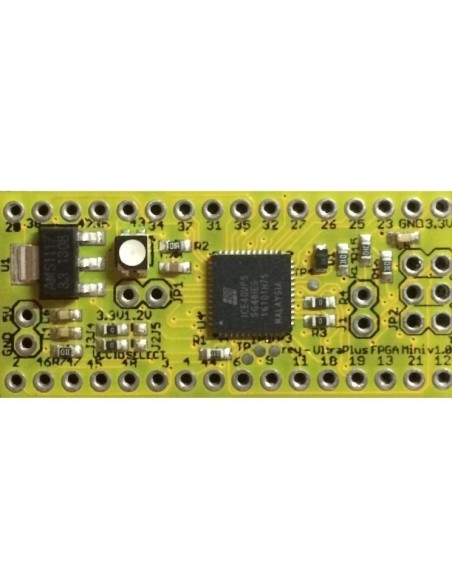

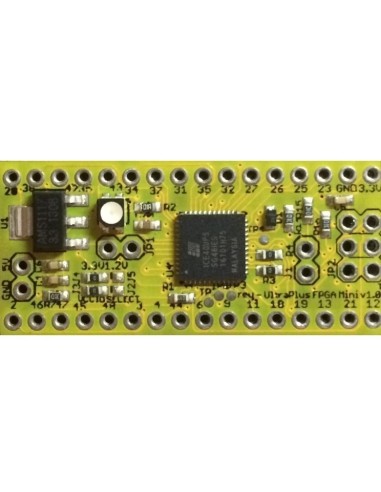

A Upduino é uma placa de desenvolvimento open source, compacta e de baixo custo, baseada no FPGA Lattice iCE40UP5K (UltraPlus). Ela foi criada pela tinyVision.ai em parceria com a Lattice e é muito usada para aprendizado, prototipagem rápida e projetos maker.

🔹 Características principais da Upduino (v3.1)

• FPGA: Lattice iCE40UP5K (UltraPlus)
  • 5.3K LUTs (Look-Up Tables)
  • 1 Mb SPRAM (Single-Port RAM)
  • 120 Kb DPRAM (Dual-Port RAM)
  • 8 multiplicadores DSP (16×16)
• Memória externa: Flash QSPI integrada para configuração.
• Programador embutido: FTDI FT232H (USB → SPI), eliminando necessidade de programador externo.
• Oscilador: 12 MHz on-board, acessível via jumper.
• GPIOs: todos os 32 pinos do FPGA disponíveis em headers de 0,1” para prototipagem rápida.
• LED RGB integrado: útil para testes e feedback visual.
• Compatibilidade: bootloader TinyFPGA, suporte às toolchains open source IceStorm, Yosys, nextpnr.

📊 Recursos da placa

• Formato: placa pequena (4 camadas, com plano de terra sólido para integridade de sinal).
• Headers: 2×24 pinos de 0,1” (opcionais, podem vir soldados ou não).
• Conectividade: micro‑USB para alimentação e programação.
• Software:

• IceStorm toolchain (open source).
• Lattice Radiant (IDE oficial).
• Suporte a Verilog e VHDL.

🔹 Aplicações típicas

• Educação: introdução prática ao mundo dos FPGAs.
• Prototipagem: ideal para makers e engenheiros que querem testar lógica digital rapidamente.
• Projetos IoT e embarcados: integração de lógica customizada em sistemas pequenos.
• DSP e gráficos simples: uso dos multiplicadores e RAM interna para processamento básico.
