ESP‑WROVER‑KIT com USB‑JTAG Integrado

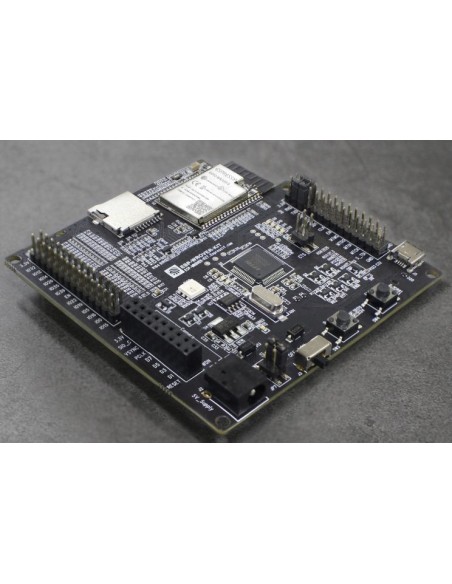

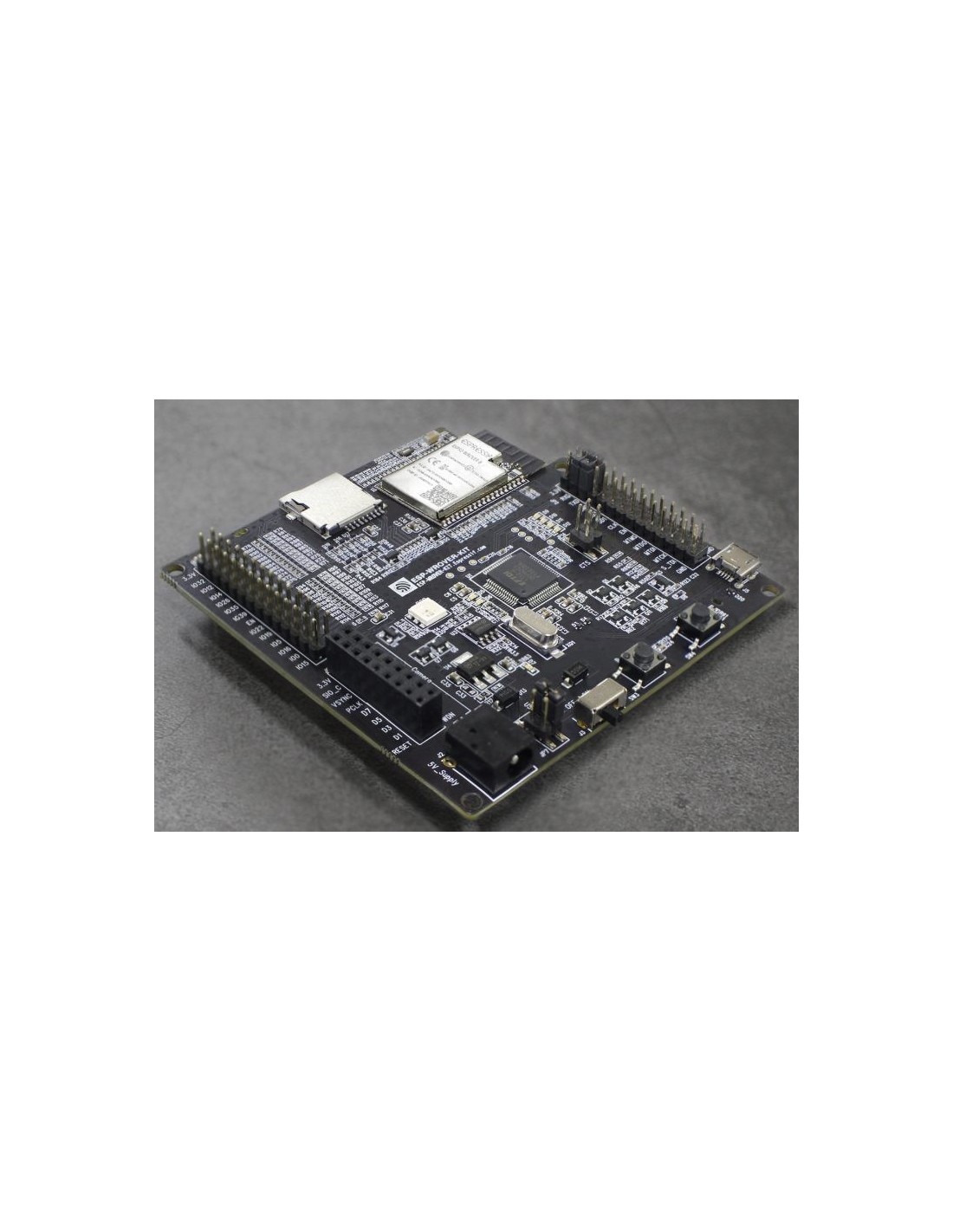

O ESP‑WROVER‑KIT é uma das placas de desenvolvimento mais completas da Espressif, projetada para quem precisa explorar ao máximo os recursos do ESP32. Ele combina um conjunto robusto de interfaces, um módulo ESP32 de alto desempenho e um depurador USB‑JTAG integrado, permitindo desenvolvimento profissional sem a necessidade de adaptadores externos.

Com suporte a Wi‑Fi e Bluetooth, PSRAM integrada, display LCD opcional, interface para câmera e um conjunto amplo de GPIOs, o ESP‑WROVER‑KIT é ideal para aplicações avançadas como IoT industrial, multimídia, automação, visão computacional e sistemas embarcados complexos.

🟩 Destaques do Produto

✔ Depurador USB‑JTAG integrado

• Permite debug completo (breakpoints, inspeção de variáveis, stepping) diretamente pelo USB.
• Não requer JTAG externo (como FT2232 ou J‑Link).
• Compatível com OpenOCD e ESP‑IDF.

✔ Módulo ESP32 de alto desempenho

• Dual‑core Xtensa LX6 até 240 MHz
• Wi‑Fi 802.11 b/g/n
• Bluetooth Classic + BLE
• PSRAM integrada (ideal para gráficos, buffers e câmeras)

✔ Interface completa para periféricos

• Conector para câmera OV2640/OV7670
• Slot para cartão microSD
• Interface LCD SPI
• Conectores de expansão com GPIOs completos
• Porta USB para programação e alimentação

✔ Design profissional

• Reguladores de tensão robustos
• Circuito de alimentação estável
• Separação clara entre interfaces digitais e analógicas
• Ideal para prototipagem e desenvolvimento comercial

🟦 Especificações Técnicas

🔧 Processador

• ESP32 dual‑core 32 bits
• Frequência: até 240 MHz
• FPU e aceleradores internos
• PSRAM integrada (4 MB ou 8 MB, dependendo da versão)

📡 Conectividade

• Wi‑Fi 2.4 GHz
• Bluetooth Classic + BLE
• Antena PCB ou conector externo (dependendo da versão)

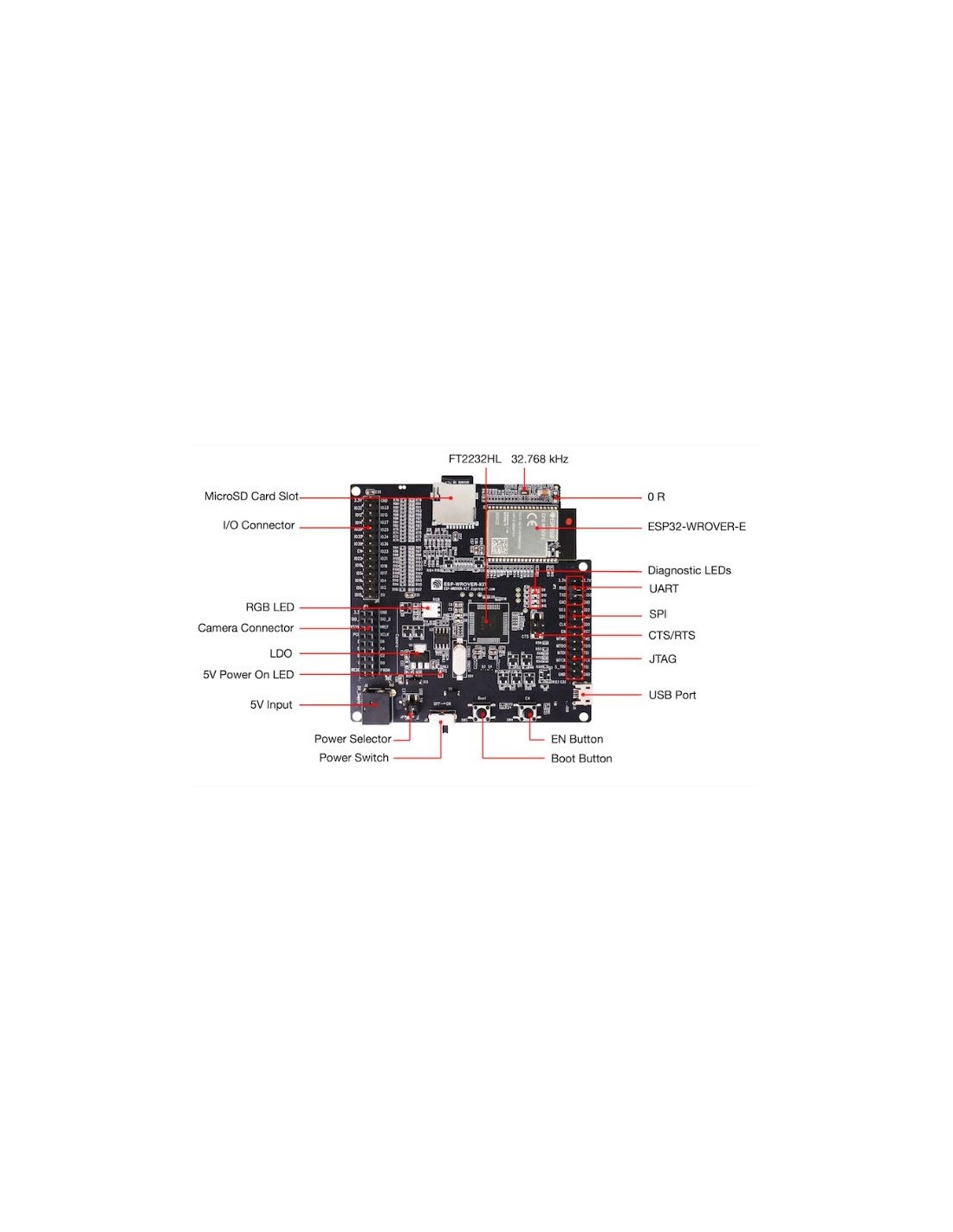

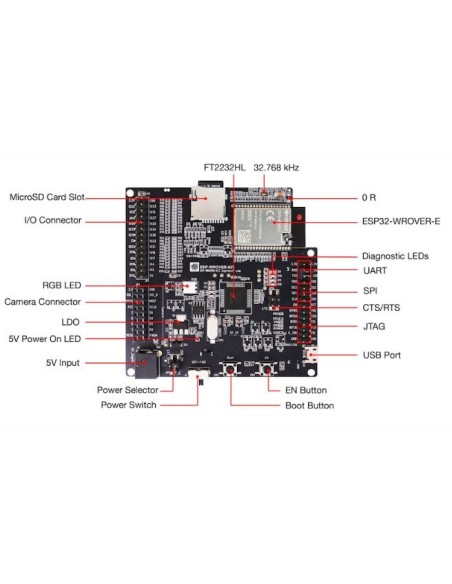

🔌 Interfaces

• USB‑JTAG integrado
• USB‑UART para programação
• JTAG exposto (opcional)
• SPI, I²C, UART, PWM, ADC, DAC
• Slot microSD
• Conector para câmera

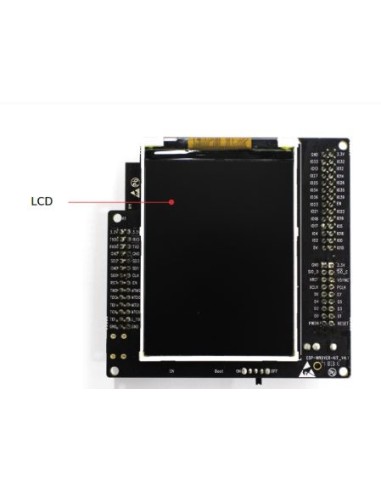

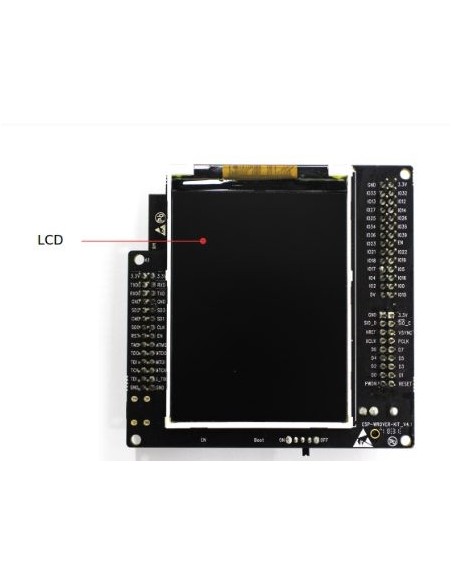

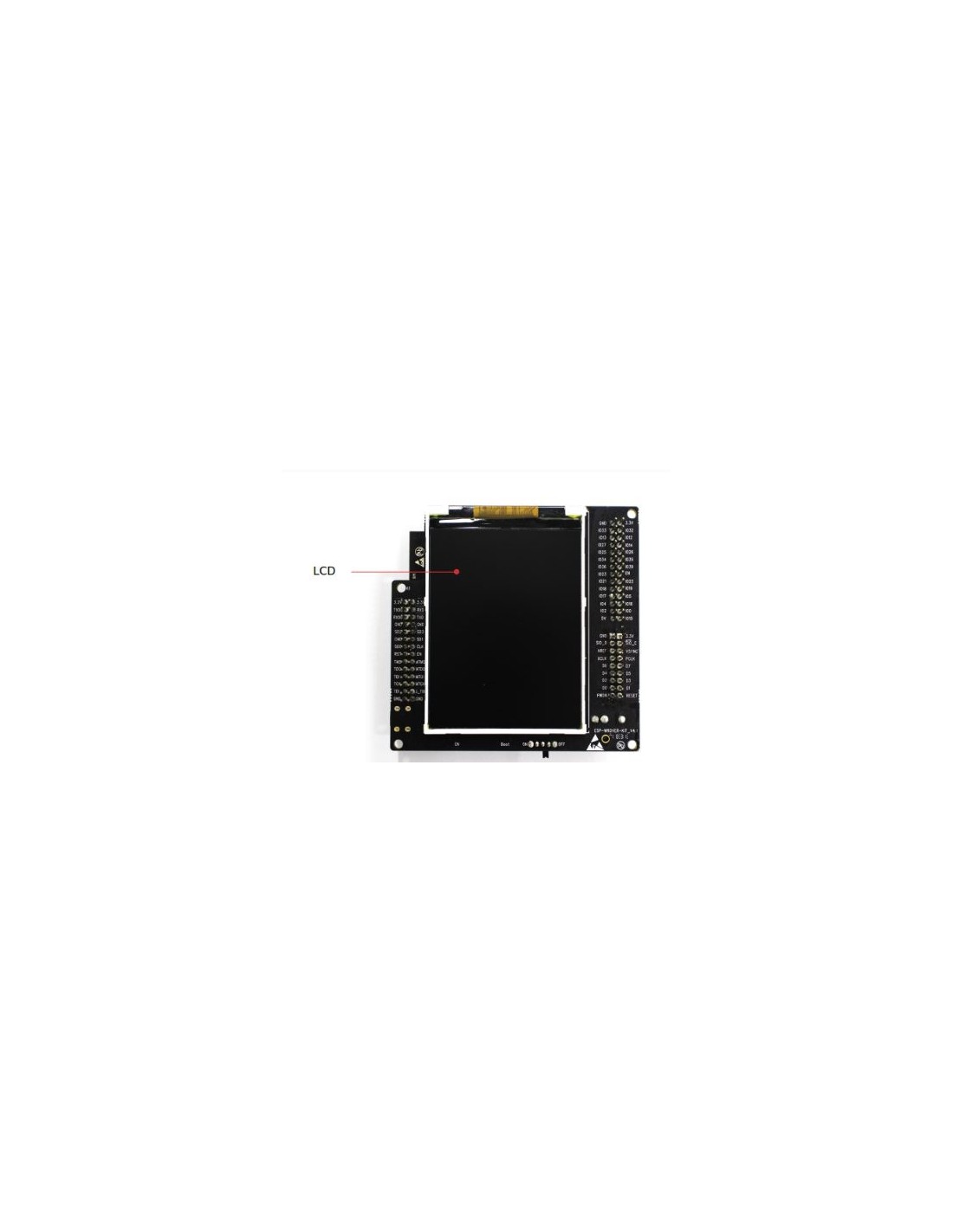

• Conector para display LCD SPI

💾 Memória

• Flash: 4 MB ou 16 MB (varia por módulo)
• PSRAM: 4 MB ou 8 MB

🔋 Alimentação

• Via USB ou fonte externa
• Reguladores de alta eficiência

🟦 Aplicações Típicas

• Desenvolvimento avançado com ESP‑IDF
• Sistemas IoT industriais
• Dashboards com display LCD
• Processamento de imagem com câmera OV2640
• Prototipagem de produtos comerciais
• Automação residencial e predial
• Gateways Wi‑Fi/Bluetooth
• Projetos que exigem debug profissional via JTA

JTAG do ESP‑WROVER‑KIT pode ser usado em outras placas

O ESP‑WROVER‑KIT possui um depurador USB‑JTAG integrado (baseado no chip FT2232H ou equivalente, dependendo da versão).
Esse depurador funciona como um JTAG externo normal, igual aos programadores/debuggers FTDI usados no mercado.

Isso significa que você pode:

👉 Conectar o JTAG do WROVER‑KIT a outro ESP32, ESP32‑S3, ESP32‑C3, ESP32‑P4, etc.
👉 Usar o OpenOCD + ESP‑IDF para depurar outra placa
👉 Usar breakpoints, stepping, inspeção de memória, etc

Compatibilidade

O JTAG do WROVER‑KIT funciona com:

• ESP32
• ESP32‑S2
• ESP32‑S3
• ESP32‑C3
• ESP32‑C6
• ESP32‑H2
• ESP32‑P4
• Qualquer chip que suporte JTAG padrão 3.3 V

🟦 ⚠ Atenção importante

1. Níveis lógicos

O JTAG do WROVER‑KIT é 3.3 V.
Se a outra placa usar 1.8 V → precisa de level shifter.

2. Não pode ter dois dispositivos no mesmo JTAG

Se o ESP32 onboard estiver conectado ao JTAG, ele vai conflitar com a outra placa.

3. O cabo deve ser curto

JTAG é sensível a ruído.

🟦 ✔ Em resumo

Sim, você pode usar o JTAG do ESP‑WROVER‑KIT como um programador/depurador externo para outras placas ESP32 ou qualquer MCU compatível com JTAG 3.3 V.

Basta:

• Isolar o ESP32 da placa
• Usar os pinos TCK/TMS/TDI/TDO/GND/3V3
• Configurar o OpenOCD/ESP‑IDF

Se quiser, posso te mostrar:

• O pinout exato do JTAG no WROVER‑KIT
• Como isolar o ESP32 onboard
• Como ligar o JTAG em outra placa ESP32‑S3/ESP32‑C6/ESP32‑P4
• O comando OpenOCD para depurar

Só me diga qual placa você quer depurar.
