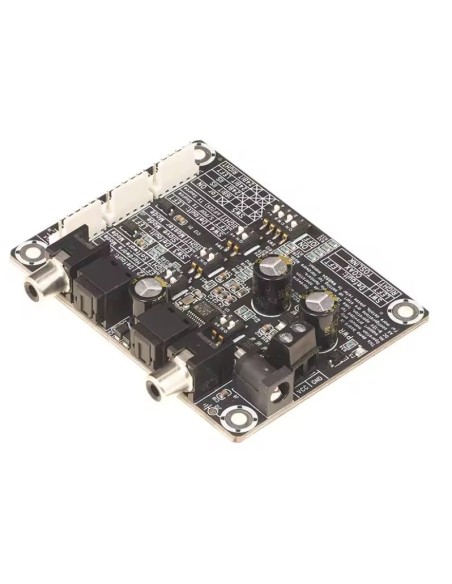

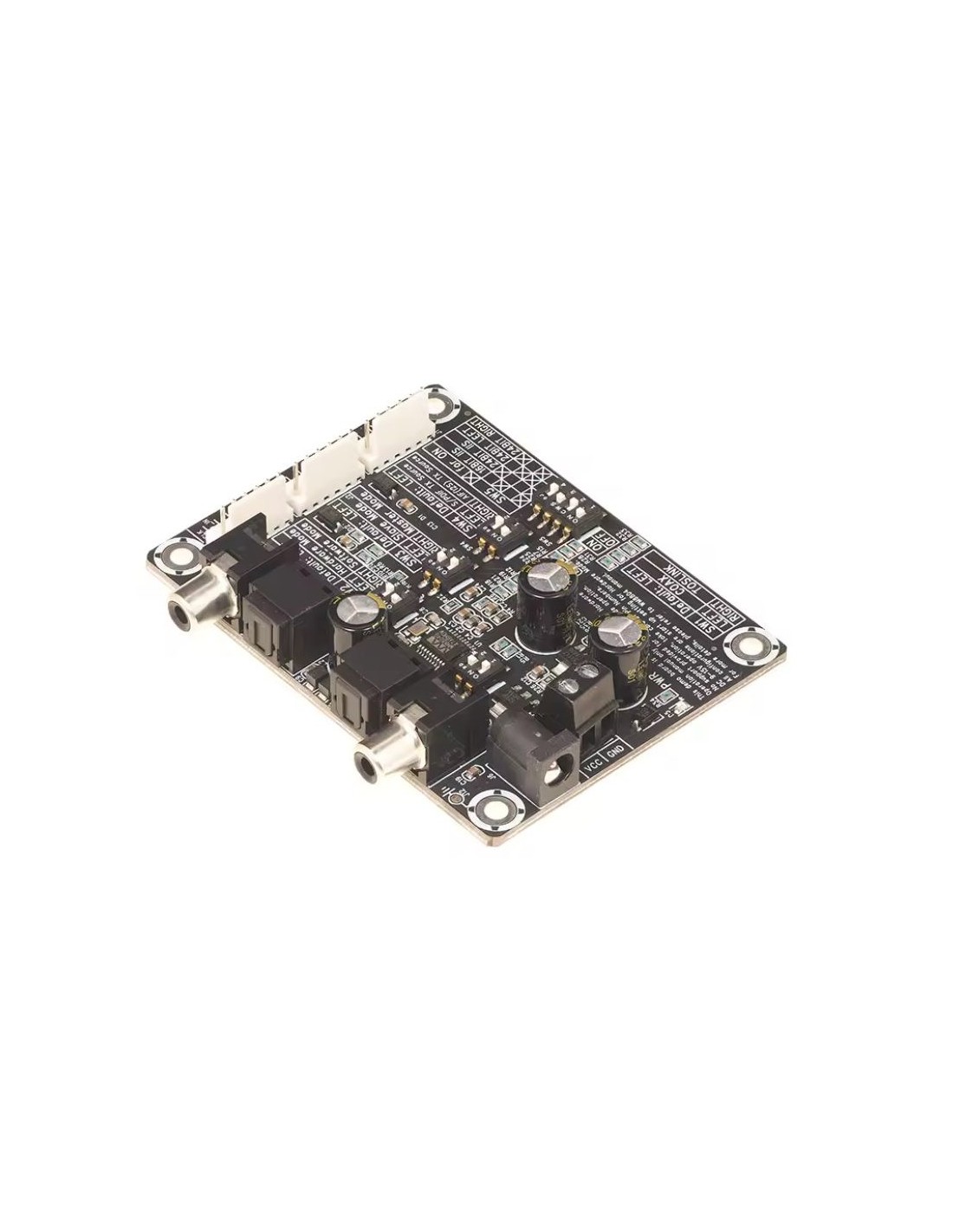

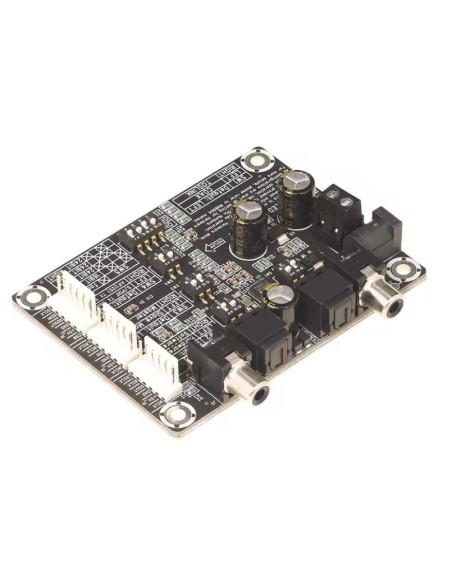

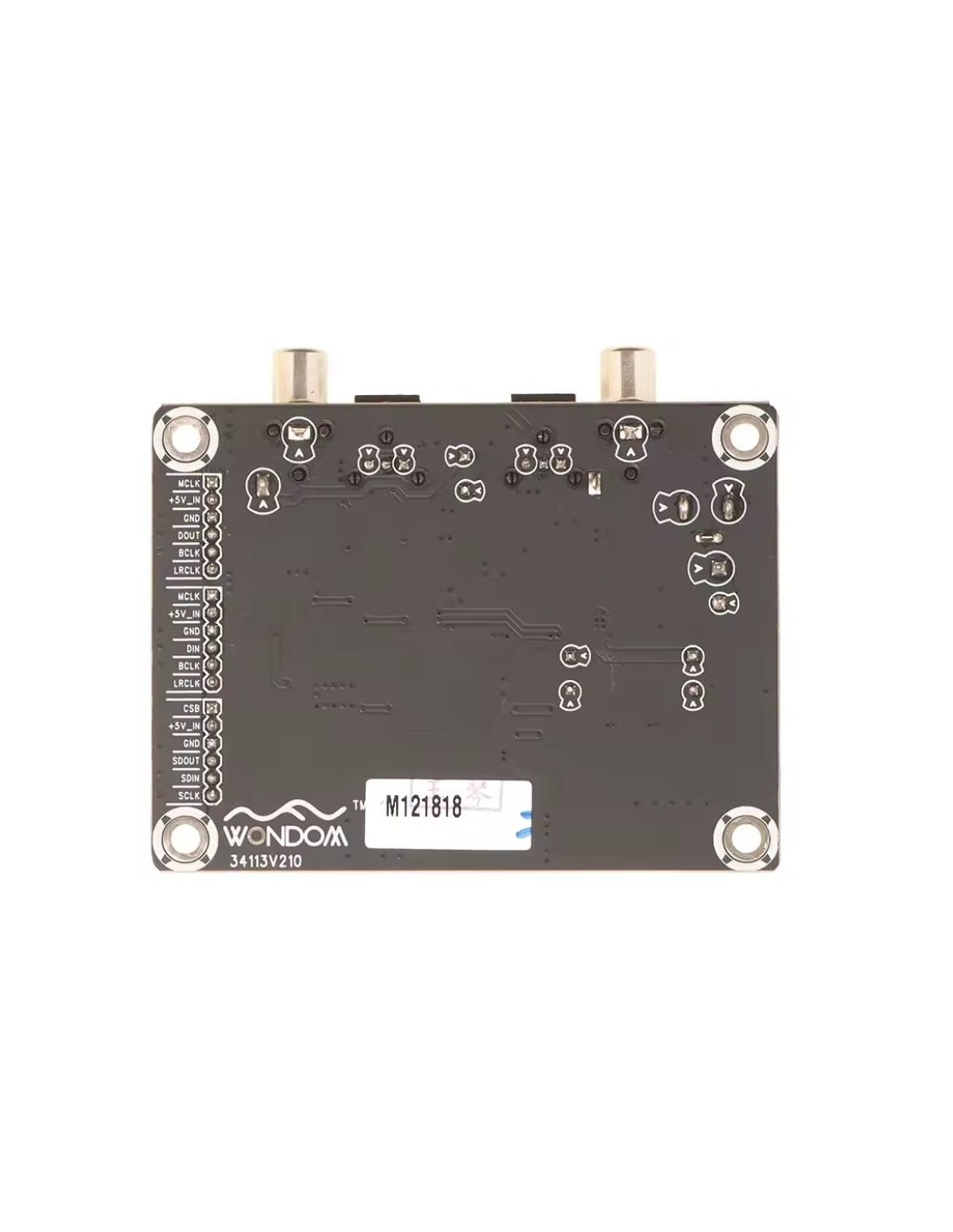

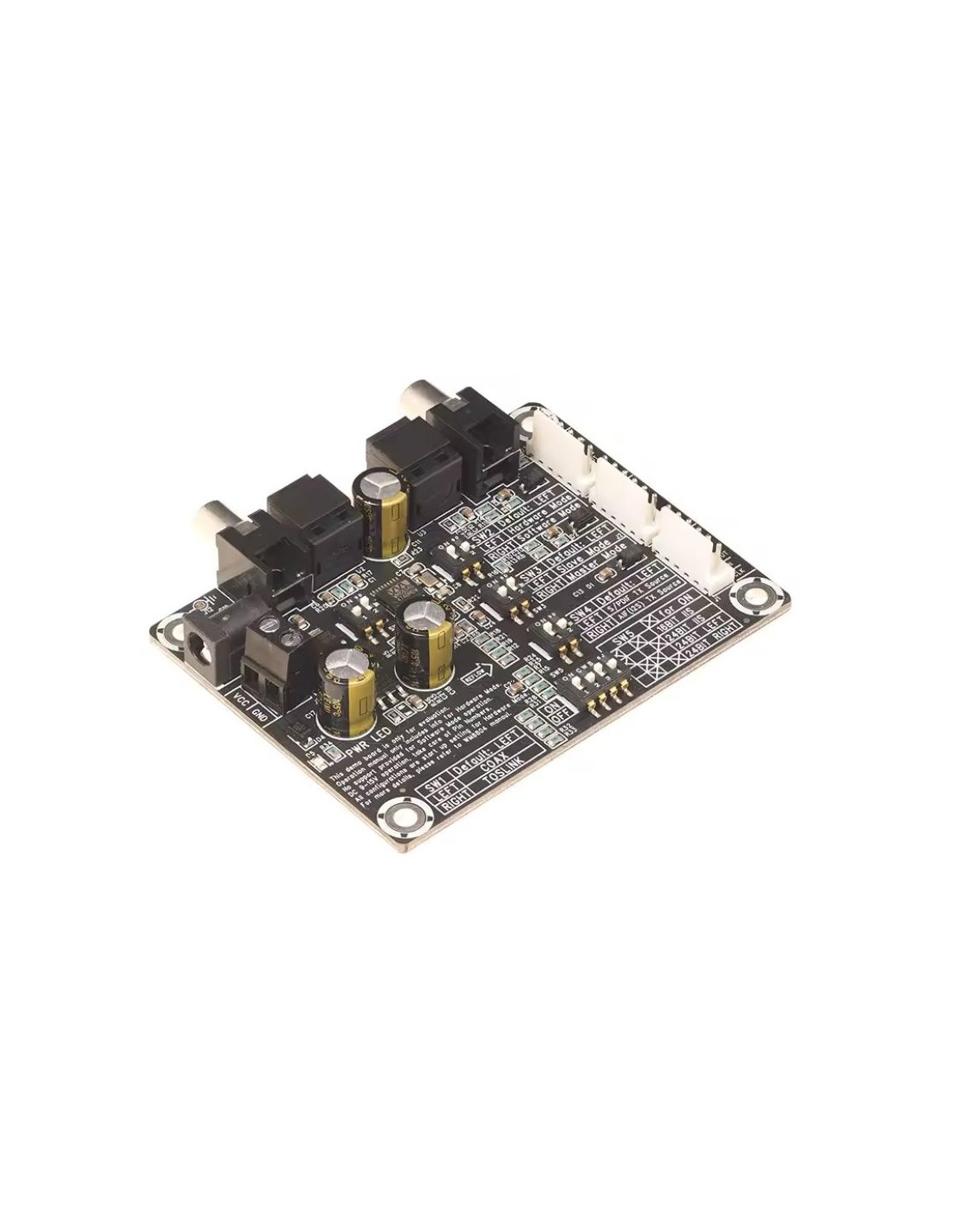

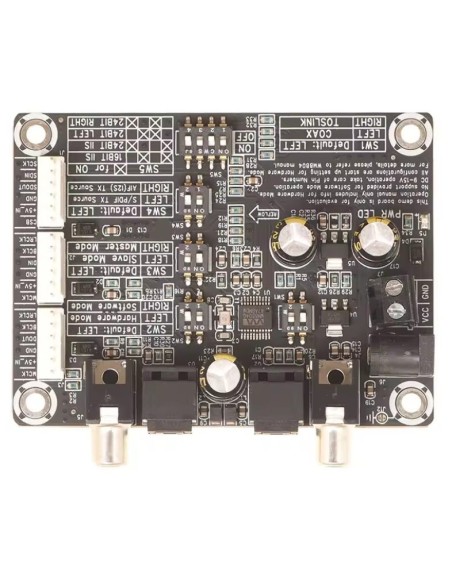

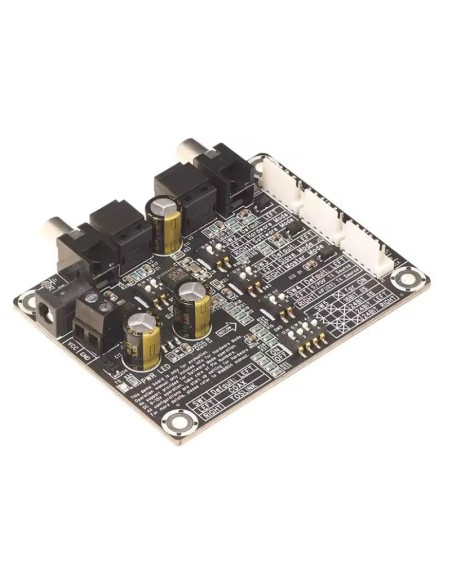

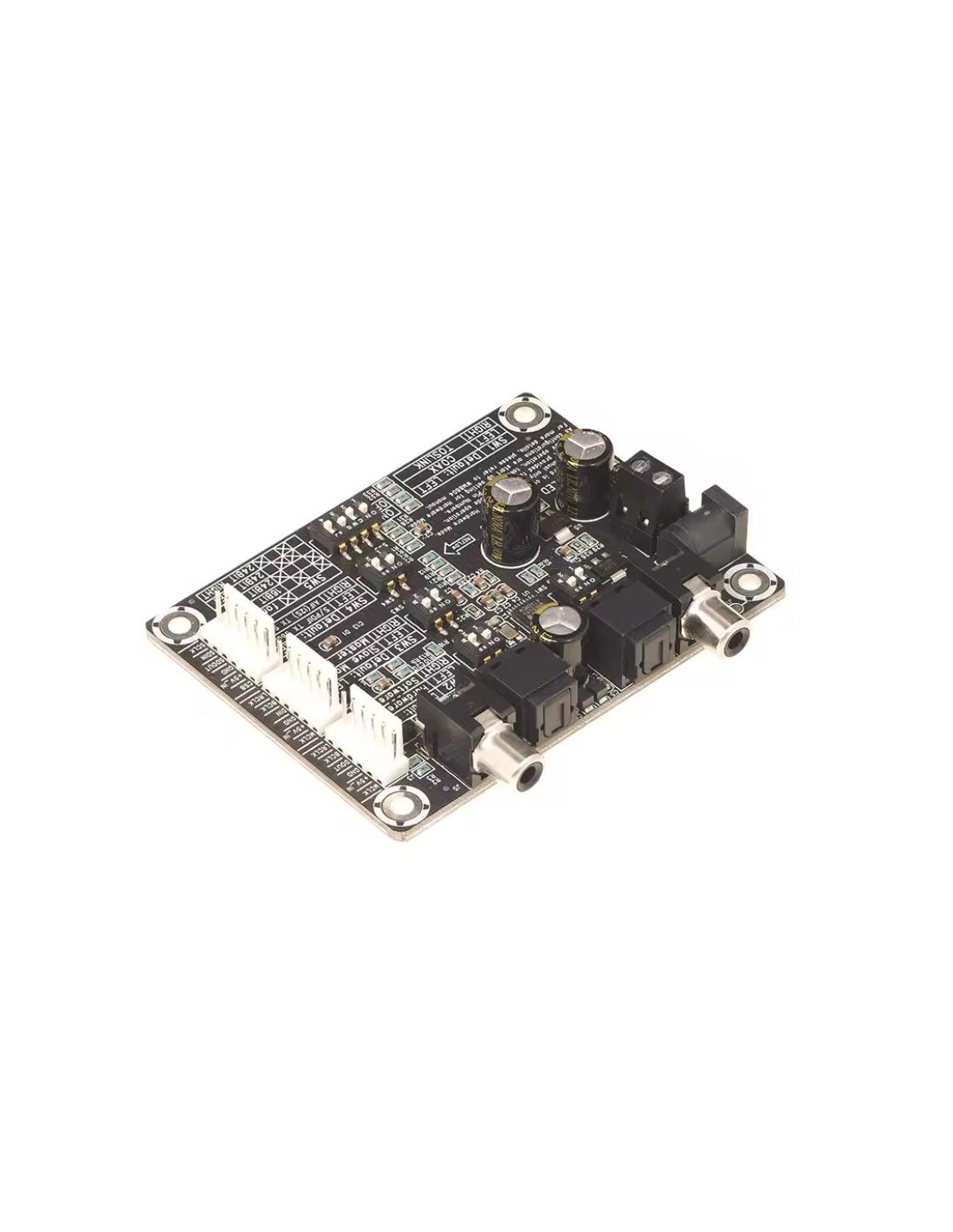

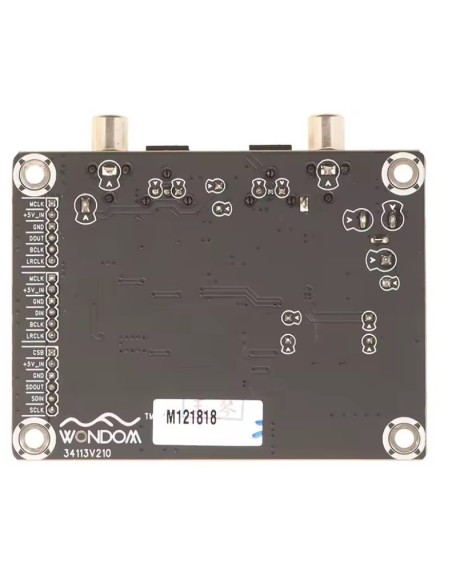

Wondom WM8804 – Transceptor de Áudio SPDIF / TOSLINK e I²S

Wondom WM8804 – Transceptor de Áudio SPDIF / TOSLINK e I²S

O Wondom WM8804 é um módulo transceptor digital de áudio baseado no renomado chip WM8804 da Cirrus Logic, projetado para conversão e transmissão de sinais SPDIF, TOSLINK e I²S com baixíssimo jitter e altíssima estabilidade.
Ele funciona como interface digital profissional, ideal para DACs, DSPs, amplificadores digitais, players de áudio e projetos DIY de alta fidelidade.

O módulo permite entrada e saída SPDIF/TOSLINK, além de entrada e saída I²S, funcionando como receptor, transmissor ou conversor entre esses formatos.

Principais Características

• Baseado no chip WM8804 (Cirrus Logic)
• Transceptor completo: SPDIF ↔ I²S / TOSLINK ↔ I²S
• Suporte a entrada e saída óptica (TOSLINK)
• Suporte a entrada e saída coaxial SPDIF
• Conversão digital com jitter ultrabaixo
• Compatível com DACs, DSPs e amplificadores digitais
• Ideal para sistemas de áudio de alta fidelidade
• Operação estável e silenciosa
• Conectores padronizados para fácil integração

Especificações Técnicas

• Formatos suportados:
  • SPDIF coaxial
  • TOSLINK óptico
  • I²S (entrada e saída)
• Taxas de amostragem: 32 kHz a 192 kHz
• Resolução: até 24 bits
• Jitter: extremamente baixo (característica do WM8804)
• Alimentação: 5 V DC
• Modos de operação:

• Receptor SPDIF → I²S
• Transmissor I²S → SPDIF
• Conversor SPDIF ↔ TOSLINK
• Interface digital para DSPs (como ADAU1701, ADAU1452, etc.)

Aplicações Típicas

• DACs de alta fidelidade
• Conversores digitais SPDIF ↔ I²S
• Sistemas com DSP (ADAU1701, ADAU1452, STM32, ESP32, etc.)
• Amplificadores digitais
• Players de áudio digital
• Soundbars e receivers
• Projetos DIY de áudio premium

Destaques

• Conversão digital limpa e precisa
• Excelente compatibilidade com equipamentos modernos e vintage
• Ideal para eliminar jitter e melhorar a qualidade do sinal digital
• Módulo compacto e fácil de integrar em qualquer projeto
