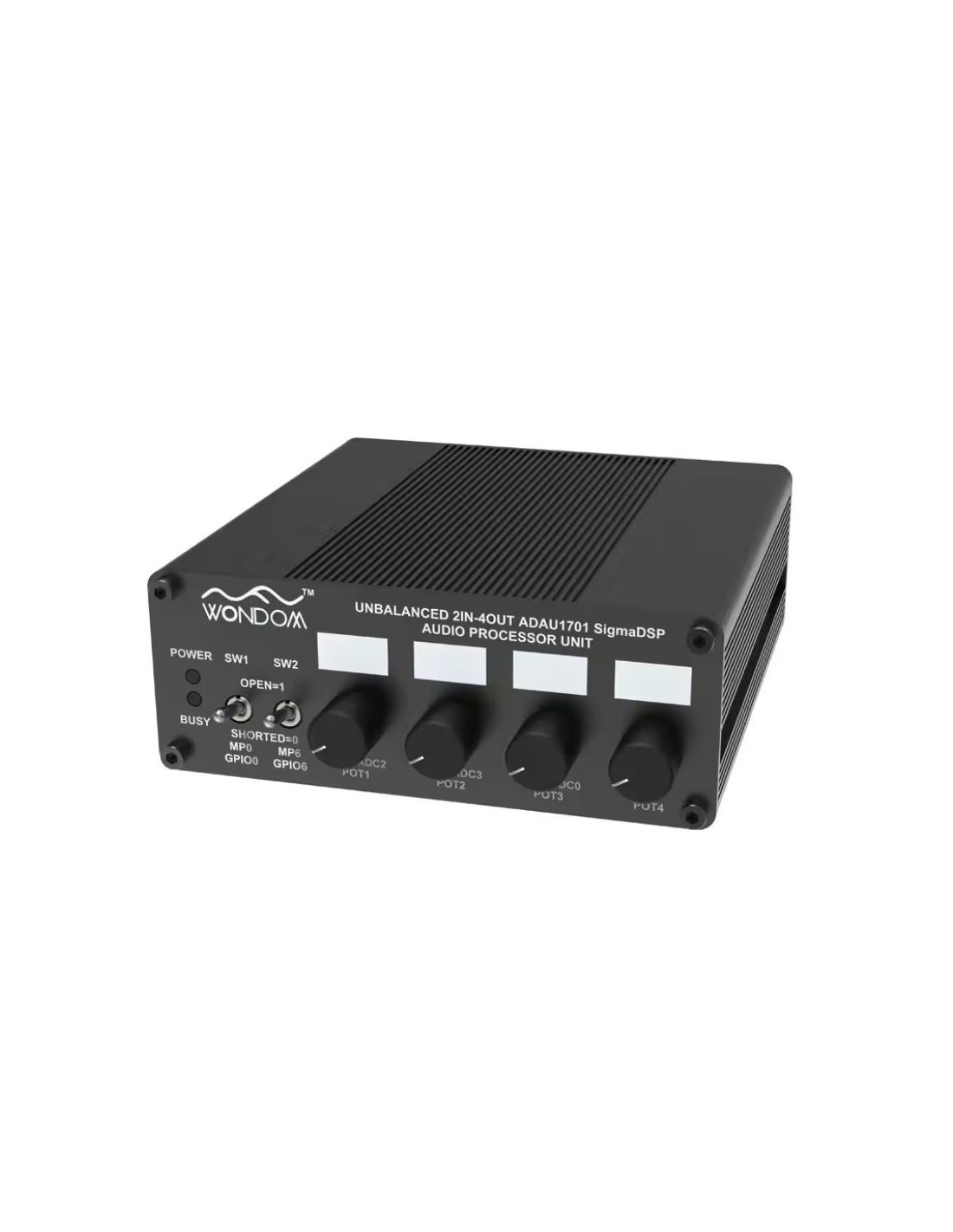

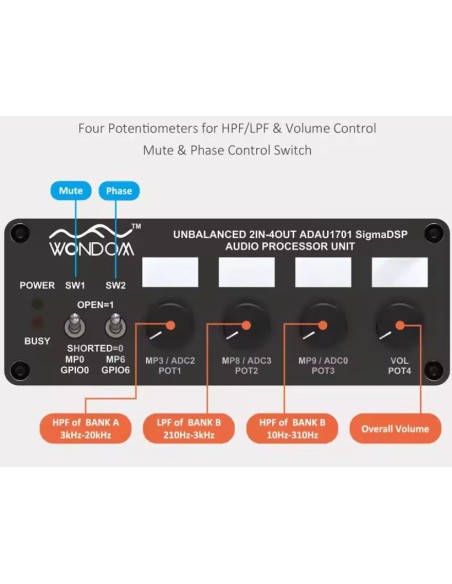

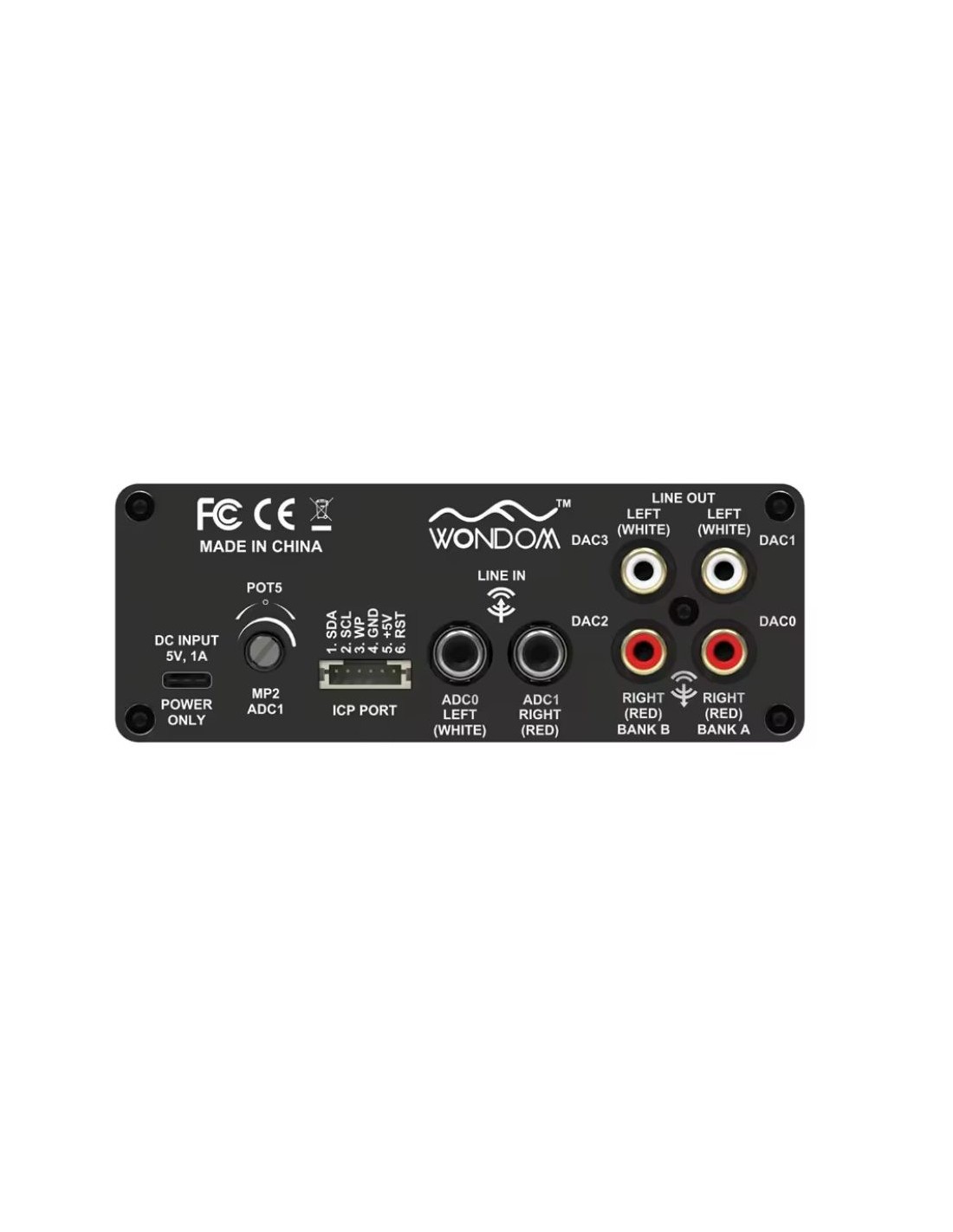

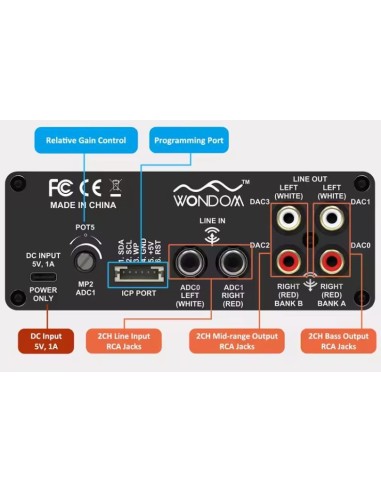

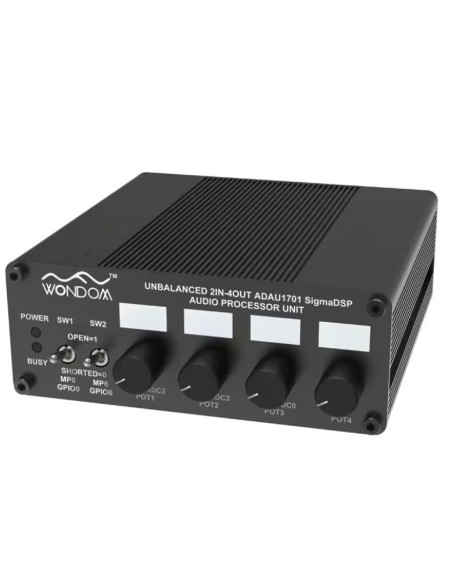

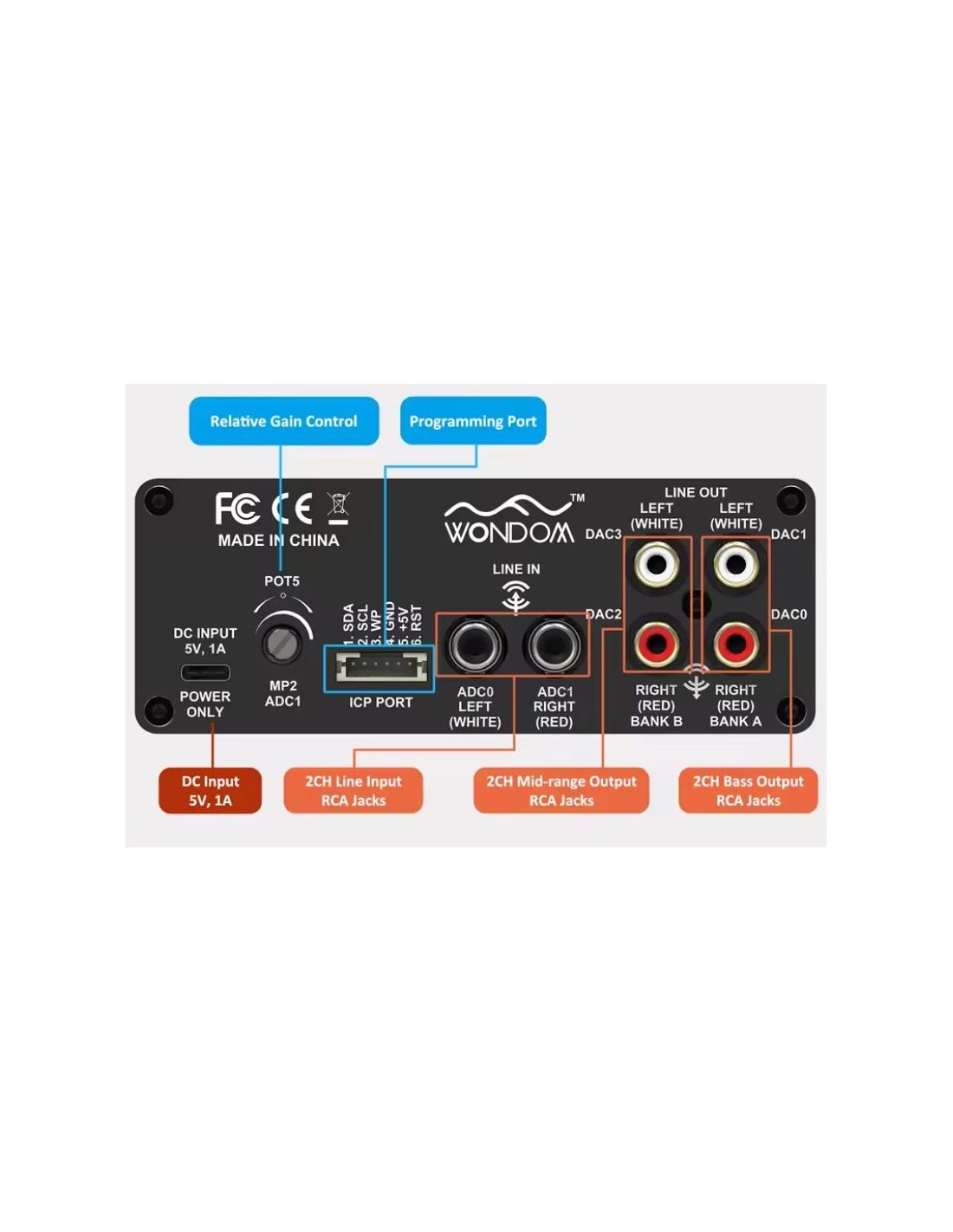

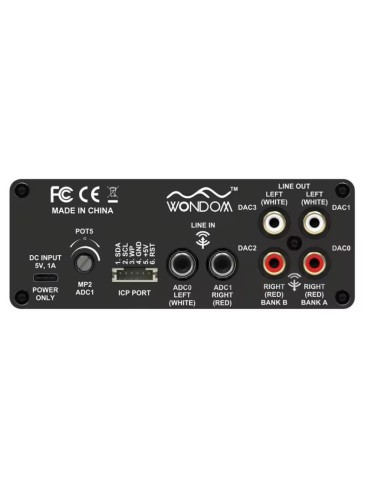

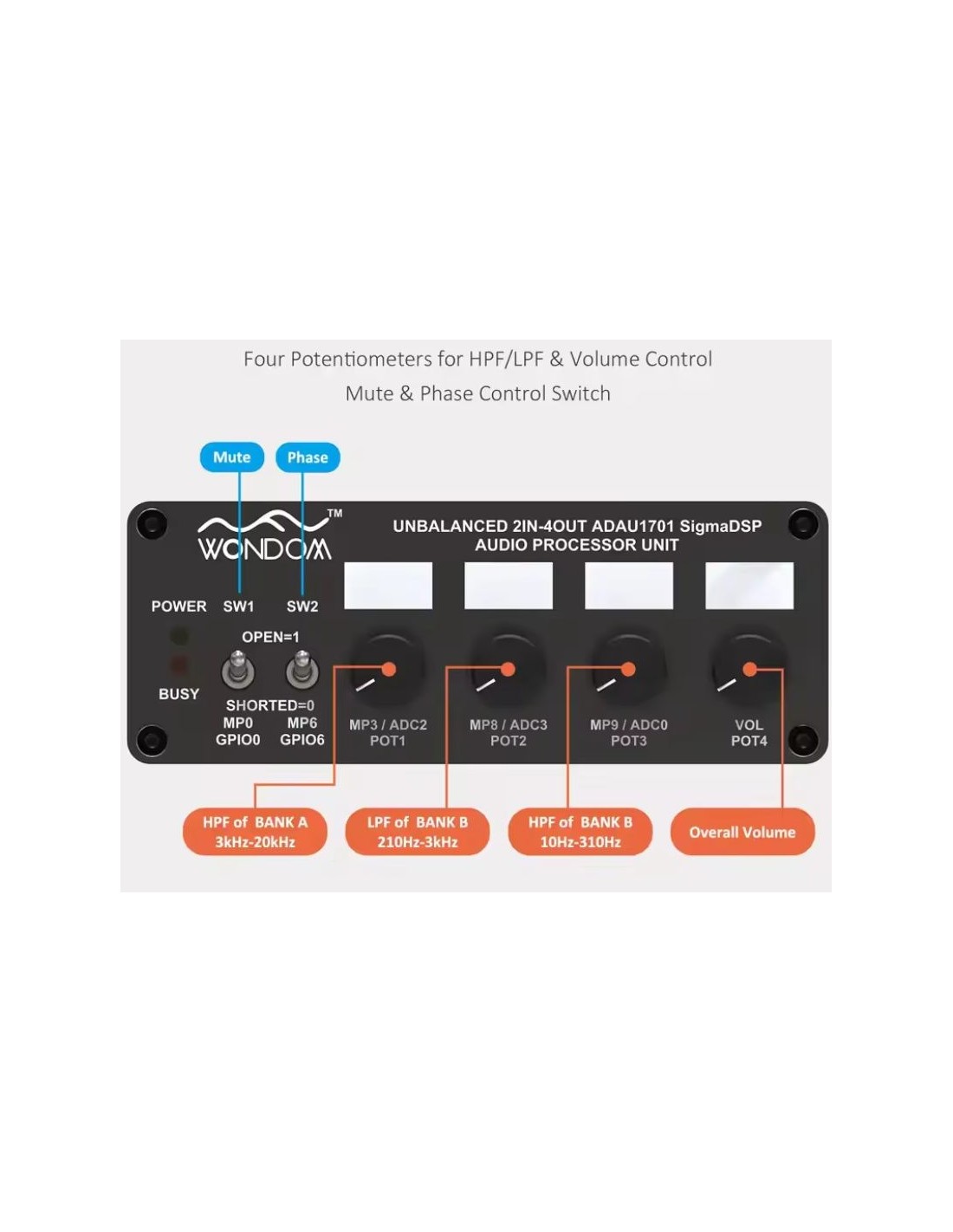

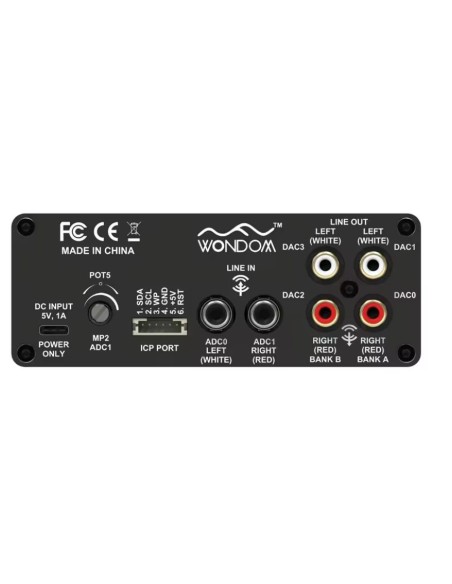

Wondow Adau1701 2.1 in 4.0 out dsp Opera com sigmastudio Analog devices AA-AP23123

Wondom ADAU1701 DSP 2.1 In / 4.0 Out – Compatível com SigmaStudio

O módulo Wondom ADAU1701 é um processador digital de áudio completo, baseado no poderoso DSP ADAU1701 da Analog Devices, oferecendo recursos avançados de processamento para sistemas de áudio profissionais, domésticos e projetos DIY.
Com 2 entradas analógicas e 4 saídas independentes, ele permite criar sistemas 2.1, 4.0, crossovers ativos, equalizações complexas e ajustes finos de áudio com alta precisão.

Totalmente programável pelo SigmaStudio, o ADAU1701 oferece filtros, EQ paramétrica, limiters, compressores, mixers, delays, bass boost, crossovers e muito mais — tudo configurável graficamente.

Principais Características

• Baseado no DSP Analog Devices ADAU1701
• 2 entradas analógicas e 4 saídas analógicas
• Suporte a sistemas 2.1, 4.0, bi‑amplificação e crossovers ativos
• Programação completa via SigmaStudio
• ADC e DAC integrados de alta qualidade
• Processamento em tempo real com baixa latência
• Memória EEPROM para armazenar o programa
• Compatível com programadores USBi e Wondom ICP
• Suporte a controle remoto via APP/PC (com ICP conectado)

Especificações Técnicas

• Processador: ADAU1701 (Analog Devices)
• Entradas: 2 canais analógicos (ADC integrados)
• Saídas: 4 canais analógicos (DAC integrados)
• Dinâmica: ~98 dB
• THD:
  • ADC: ~–83 dB
  • DAC: ~–90 dB
• Alimentação: 5 V
• Programação: SigmaStudio via USBi ou ICP5
• Funções DSP:

• EQ paramétrica
• Filtros passa‑alta / passa‑baixa / passa‑banda
• Crossover ativo
• Bass boost
• Limiters e compressores
• Mixers e roteamento interno
• Delays e alinhamento de fase

Aplicações Típicas

• Caixas ativas 2.1 e 4.0
• Soundbars e sistemas compactos
• Amplificadores com DSP integrado
• Projetos DIY de áudio digital
• Correção acústica e processamento avançado
• Sistemas automotivos e home‑audio

Compatibilidade com SigmaStudio

O módulo opera 100% integrado ao SigmaStudio, permitindo:

• Arrastar e soltar blocos DSP
• Criar filtros personalizados
• Ajustar parâmetros em tempo real
• Fazer roteamento interno de sinais
• Salvar o programa na EEPROM
