USB Blaster

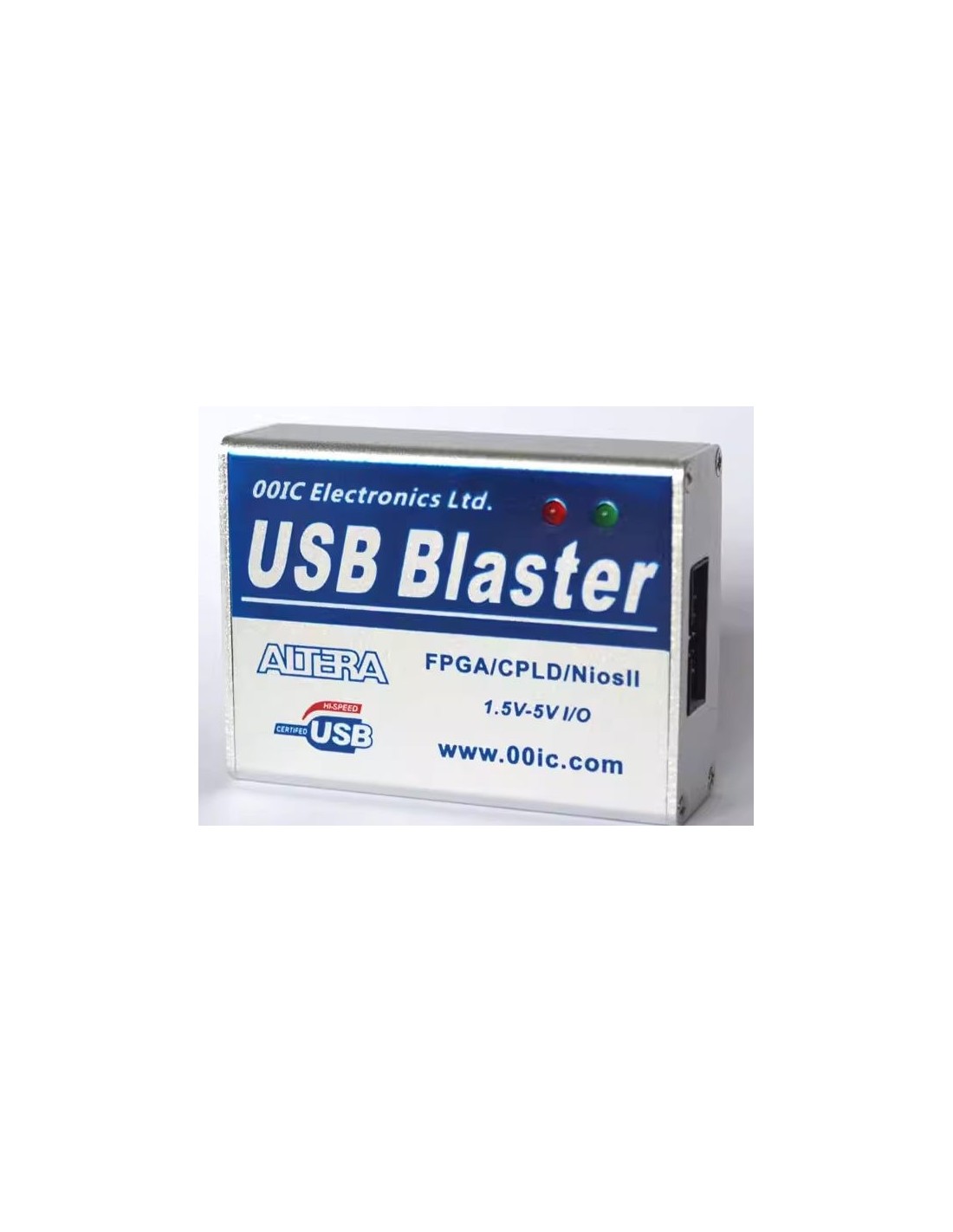

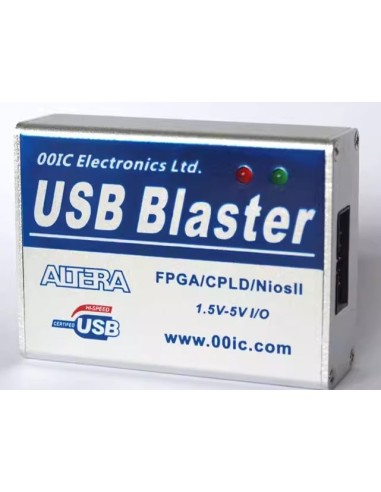

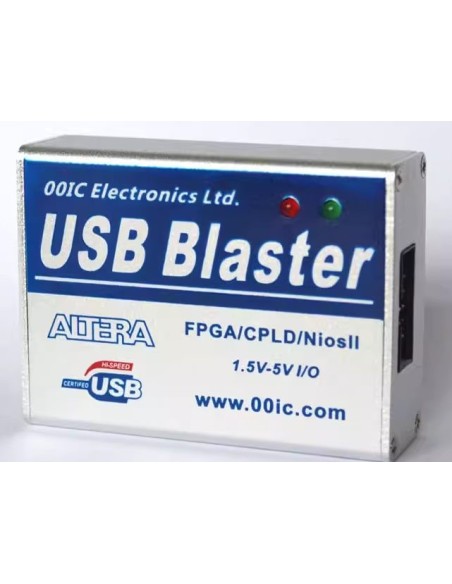

USB Blaster – Cabo de Download e Programação para FPGA/CPLD (Alta Performance)

O USB Blaster de alta performance é um cabo de programação e depuração projetado para dispositivos Altera/Intel FPGA e CPLD, oferecendo velocidade, estabilidade e compatibilidade total com o USB Blaster original.

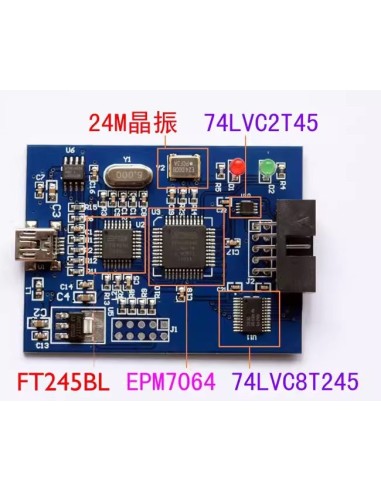

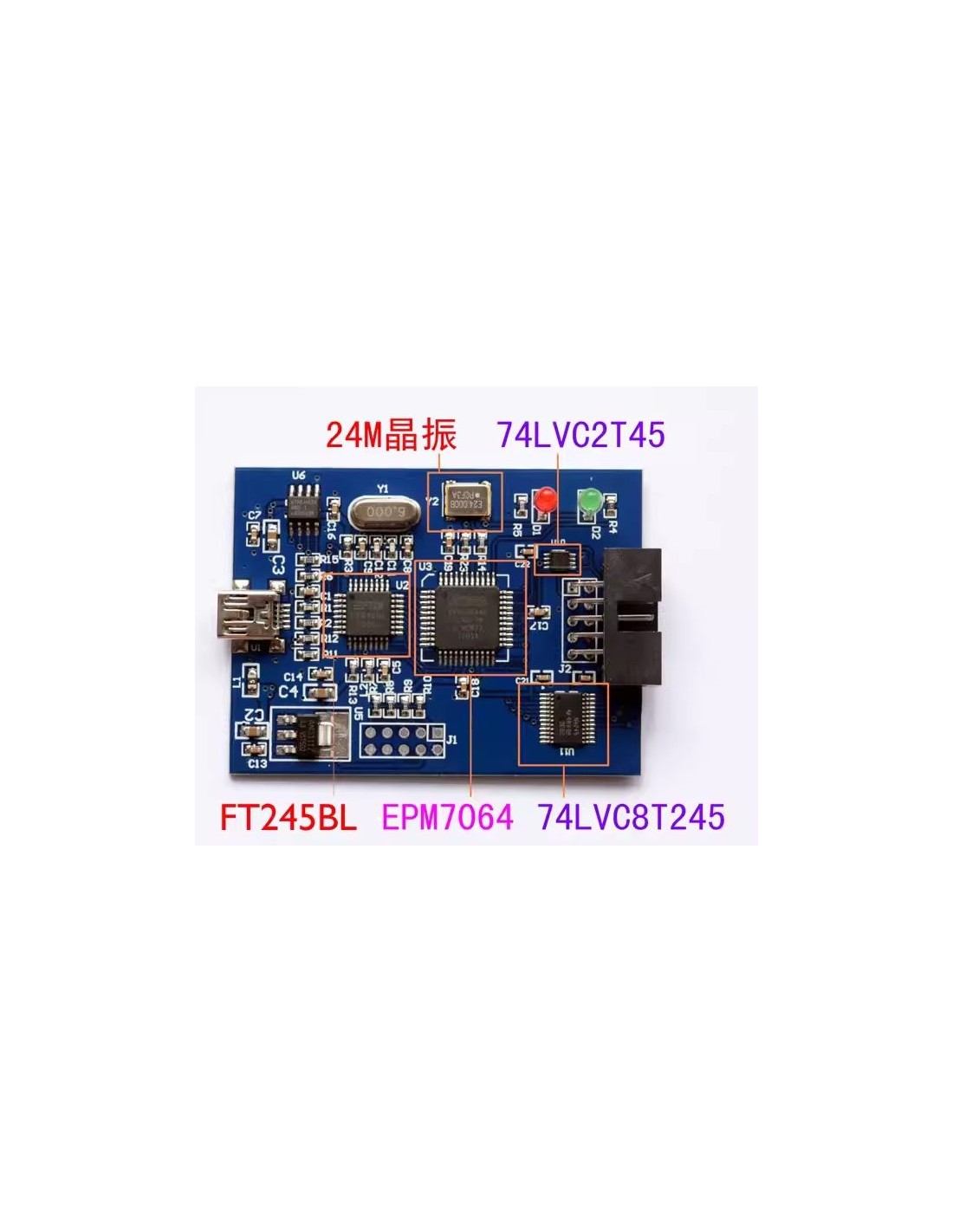

Ele utiliza o conjunto de chips FT245BL + EPM7064AE + 74LVC8T245/74LVC2T45, garantindo desempenho idêntico ao da solução oficial da Altera e superando amplamente as versões simplificadas disponíveis no mercado.

🚀 Vantagens de Performance

Este modelo utiliza o chipset original da Altera, garantindo:

• Mesma velocidade de download do USB Blaster oficial
• Compatibilidade de tensão de 1,5 V a 5 V
• Estabilidade superior em comparação com soluções baseadas em microcontroladores, CY7C68013A ou versões “high‑speed” genéricas
• Velocidade muito maior que soluções FT245R + EPM3064AE, especialmente no modo AS (Active Serial), onde o desempenho é 4× mais rápido

Por que este modelo é mais rápido?

As versões FT245R+EPM3064AE do mercado costumam ter:

• ausência de EEPROM externa
• ausência de cristal de 6 MHz
• CPLD operando com cristal de 12 MHz

Já o nosso modelo utiliza:

• EEPROM externa
• cristal de 24 MHz no CPLD
• arquitetura idêntica à solução original da Altera

Resultado: maior velocidade, menor latência e estabilidade superior.

⭐ Características de Performance

✔ Suporte de tensão amplo

Compatível com sistemas de 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5,0 V.

✔ Suporte ao SignalTap II

Permite uso do analisador lógico embarcado SignalTap II sem travamentos.

🧩 Compatibilidade com Dispositivos Altera/Intel

Compatível com toda a linha de dispositivos Altera, incluindo:

CPLDs

• MAX3000
• MAX7000
• MAX9000
• MAX II
• MAX V
• MAX 10

FPGAs

• Stratix / Stratix II
• Cyclone / Cyclone II / III / IV / V
• ACEX 1K
• APEX 20K
• FLEX 10K

Memórias de configuração

• AS (Active Serial): EPCS1, EPCS4, EPCS16
• EPC: EPC1, EPC4

Exemplos de chips testados:

• EP1C3, EP1C6, EP1C12, EP1C20
• EP2C5, EP2C8, EP2C20, EP2C35
• EPF10K10, EPF10K30
• EP1K30
• MAX7128, MAX7032, MAX7064
• MAX3128
• MAX10, Arria 10, Cyclone 10

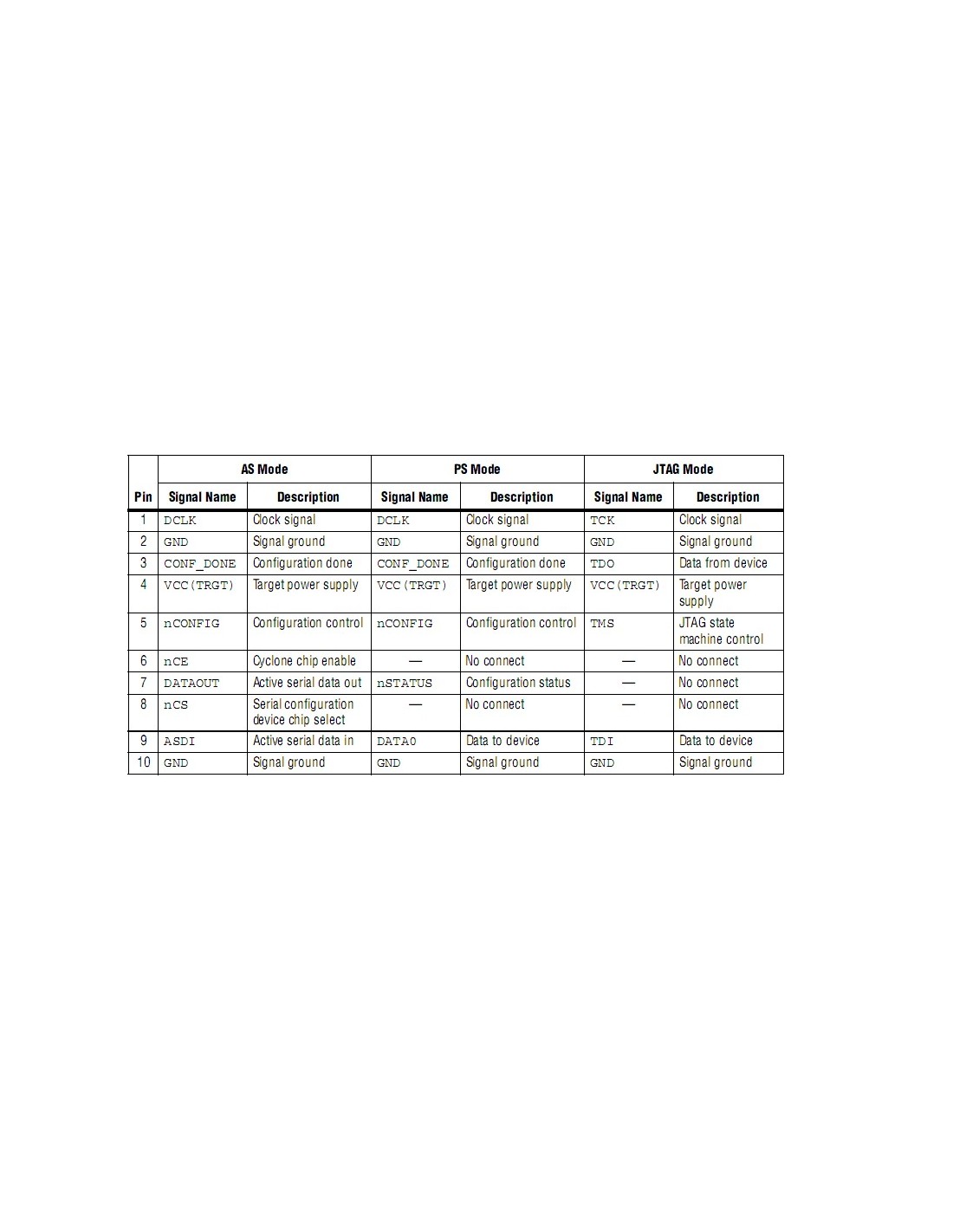

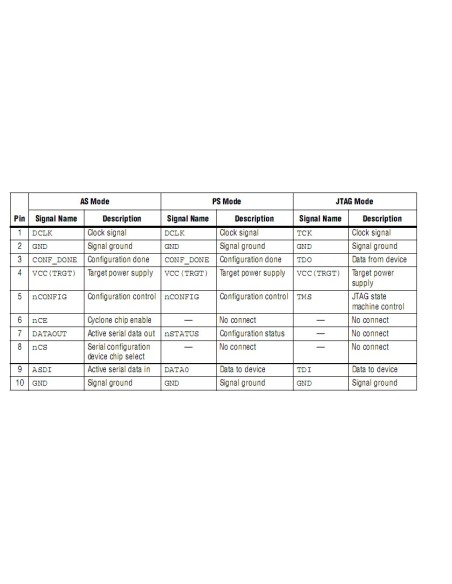

🔄 Modos de Download Suportados

• AS (Active Serial)
• PS (Passive Serial)
• JTAG

Inclui funções avançadas como Verify e BankCheck, ausentes em muitos clones do mercado.

🧠 Suporte ao Nios II

• Comunicação direta com o processador Nios II
• Depuração em sistema (in‑system debugging)
• Operação estável mesmo em aplicações de alta velocidade

⚡ Alta Velocidade

• Até 6× mais rápido que o ByteBlaster II
• Permite uso do SignalTap II em aplicações de alta taxa de dados
• Evita travamentos comuns em cabos paralelos antigos
• Ideal para desenvolvimento profissional e produção

🖥️ Fácil de Usar

• Funciona em qualquer computador com porta USB
• Não requer porta paralela (como o ByteBlaster II)
• Compatível com notebooks e desktops modernos
• Instalação simples e rápida
