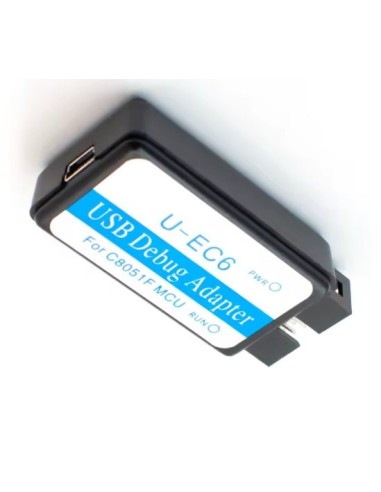

Programmer U-EC6/U-EC5/EC3 C8051F 3.3V-5V Emulator

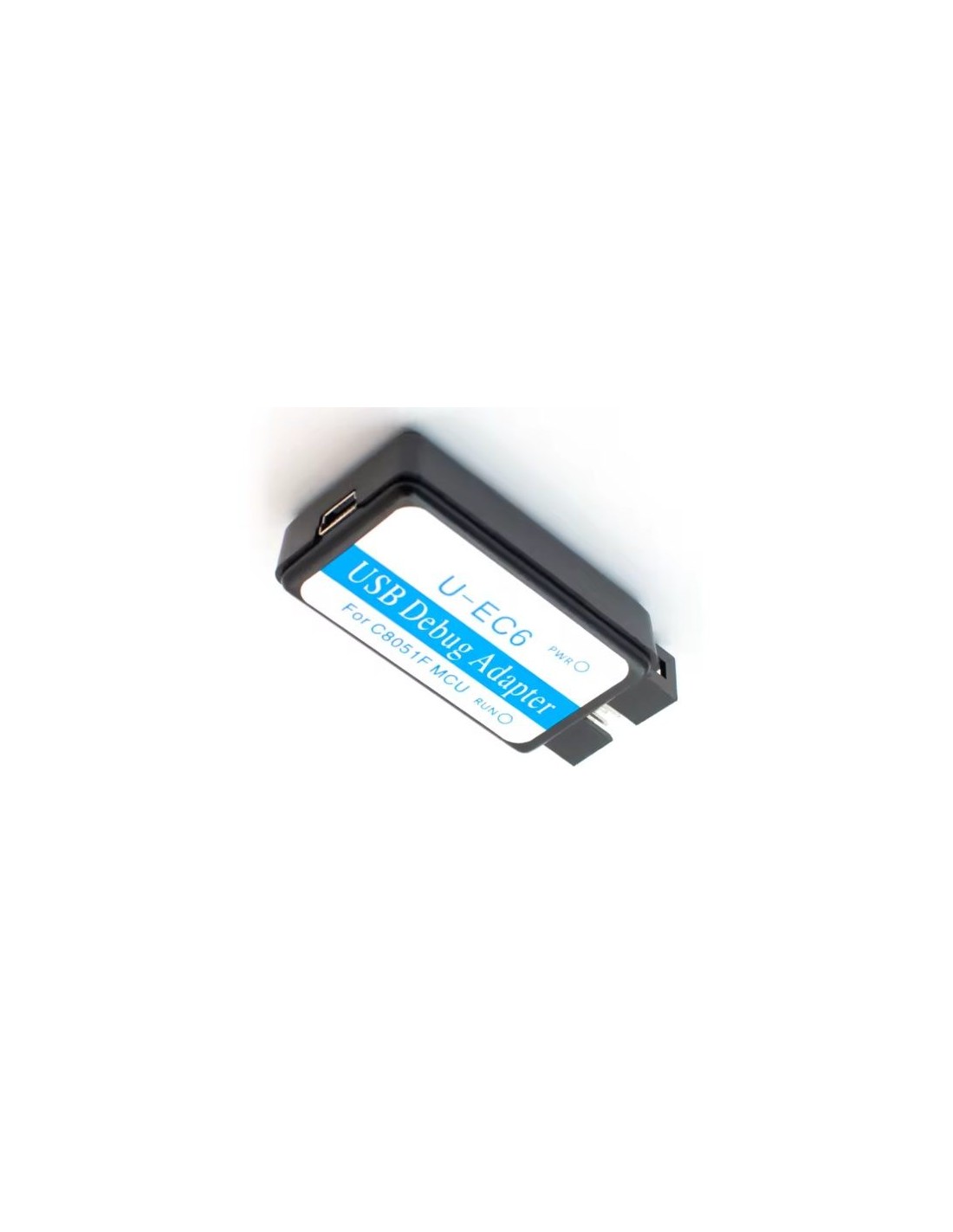

U‑EC6 Enterprise Edition – C8051F Emulator/Downloader

8051F320 inside with 74hc125 x 2

O U‑EC6 é um emulador USB para microcontroladores C8051F, compatível com toda a linha Silicon Labs.
Permite simulação, depuração, gravação, proteção de firmware e é totalmente compatível com os modelos EC3, EC5 e EC6, além do USB Debug Adapter oficial.

Funciona com Keil, SilabsIDE, IAR, Flash Utility Programmer, Product Programmer e softwares chineses modernos.
Suporta JTAG e C2, com até 4 breakpoints (ou 5 em versões recentes do Keil).
É plug‑and‑play, sem drivers, com firmware atualizável e alta estabilidade.

Tabela simples (copiável)

U-EC6 Enterprise Edition – Especificações Função principal: Emulador/gravador USB para C8051F Compatibilidade: EC3 / EC5 / EC6 / USB Debug Adapter oficial MCUs suportados: Toda a linha C8051F (C2 e JTAG) Softwares suportados: Keil, SilabsIDE, IAR, Flash Utility, Product Programmer Modos de depuração: Single-step, continuous, breakpoint, stop/run Breakpoints: 4 (até 5 com Keil novo) Interfaces: JTAG e C2 Driver: Não requer driver (plug and play) Firmware: Atualizável Sistemas: Windows XP, Windows 7 Proteção: Saída com duplo buffer, proteção reforçada Alimentação alvo: +5V até 500 mA (pino 10) Tensão suportada: 3.3V–5V Pinagem (padrão oficial): 1 NC 2 TIN0 3 TIN0 4 TCK / C2D 5 TMS 6 TDO 7 TDI / C2CK 8 NC 9 TIN0 10 +5V (500 mA) Observação: Para C2, apenas duas linhas são necessárias: C2CK e C2D.



U-EC6 Enterprise Edition – Especificações

Função principal:     Emulador/gravador USB para C8051F

Compatibilidade:       EC3 / EC5 / EC6 / USB Debug Adapter oficial

MCUs suportados:       Toda a linha C8051F (C2 e JTAG)

Softwares suportados:  Keil, SilabsIDE, IAR, Flash Utility, Product Programmer

Modos de depuração:    Single-step, continuous, breakpoint, stop/run

Breakpoints:           4 (até 5 com Keil novo)

Interfaces:            JTAG e C2

Driver:                Não requer driver (plug and play)

Firmware:              Atualizável

Sistemas:              Windows XP, Windows 7

Proteção:              Saída com duplo buffer, proteção reforçada

Alimentação alvo:      +5V até 500 mA (pino 10)

Tensão suportada:      3.3V–5V

Pinagem (padrão oficial):

1  NC

2  TIN0

3  TIN0

4  TCK / C2D

5  TMS

6  TDO

7  TDI / C2CK

8  NC

9  TIN0

10 +5V (500 mA)

Observação:

Para C2, apenas duas linhas são necessárias: C2CK e C2D.
