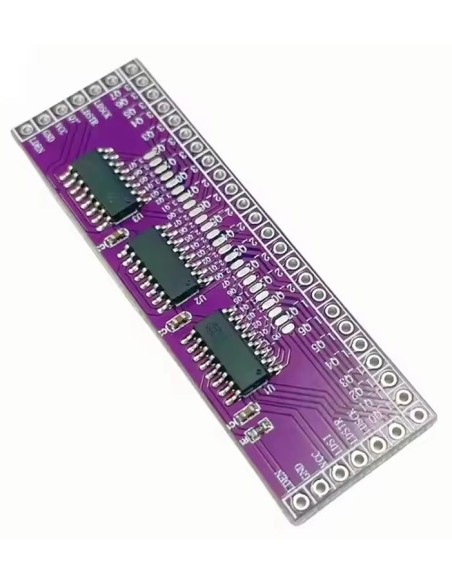

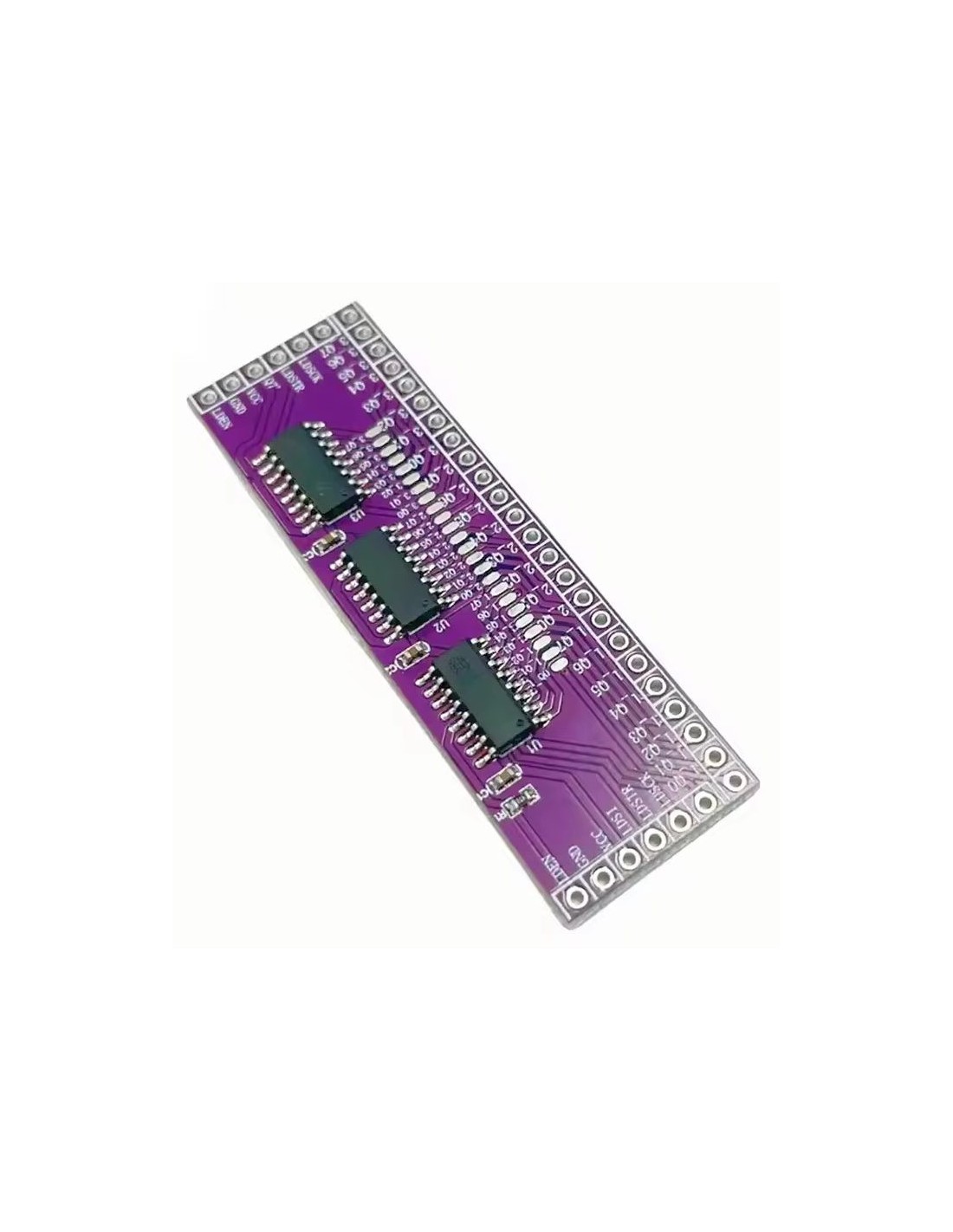

Módulo de Expansão I/O com 3× 74HC595
Shift Register Serial‑to‑Parallel • 24 Saídas Digitais • Expansão para Microcontroladores**
Este módulo utiliza três registradores de deslocamento 74HC595 conectados em cascata, permitindo expandir facilmente as saídas digitais de qualquer microcontrolador. A partir de apenas 3 pinos (DATA, CLOCK e LATCH), o módulo fornece 24 saídas paralelas, ideais para controlar LEDs, displays, relés, drivers, matrizes e outros dispositivos digitais.
O 74HC595 é um shift register de alta velocidade, operando com lógica TTL/CMOS, e permite encadeamento ilimitado de módulos para aumentar ainda mais o número de saídas. O módulo já vem montado e pronto para uso, facilitando a prototipagem e reduzindo a necessidade de soldagem ou circuitos adicionais.
✅ Principais Características
- 3× CI 74HC595 conectados em cascata
- 24 saídas digitais paralelas (Q0–Q23)
- Expansão de I/O usando apenas 3 pinos do microcontrolador
- Suporte a encadeamento (daisy‑chain) para ainda mais saídas
- Operação de alta velocidade (lógica CMOS)
- Saídas com latch interno (mantêm o estado após atualização)
- Compatível com microcontroladores 3,3V e 5V
- LEDs indicadores por canal (em alguns modelos)

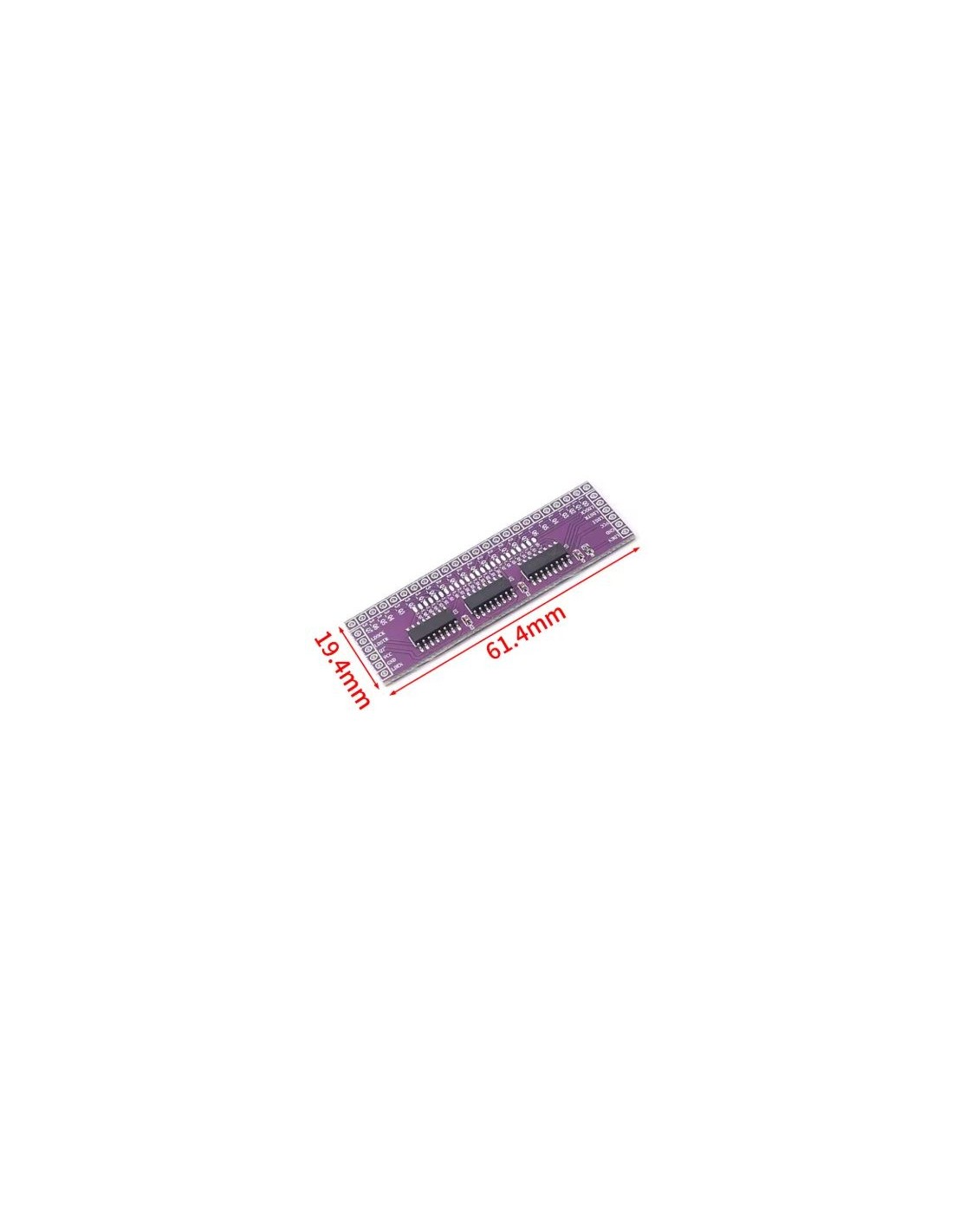

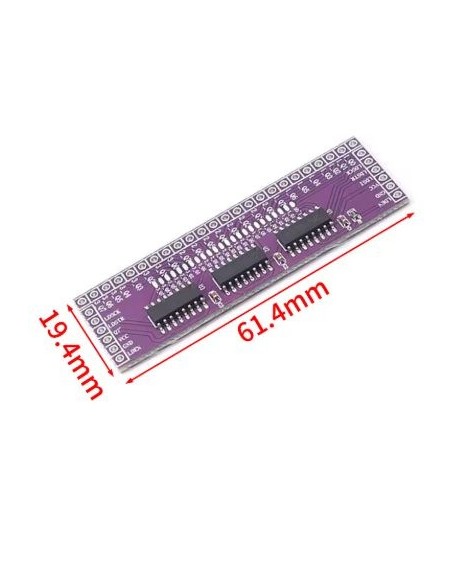

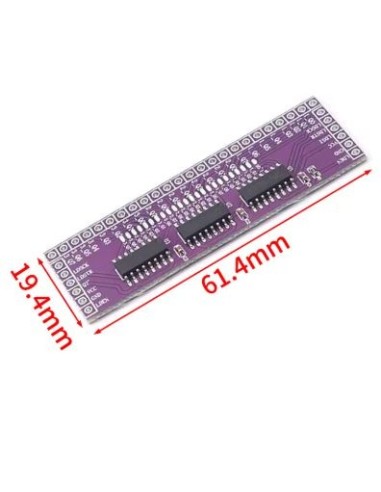

- Placa compacta e fácil de integrar
✅ Como Funciona
- O microcontrolador envia dados serialmente para o primeiro 74HC595
- Cada CI desloca os bits e envia o excedente para o próximo
- Após enviar os 24 bits, um pulso no pino LATCH atualiza todas as saídas simultaneamente
- As saídas permanecem estáveis até a próxima atualização
✅ Aplicações
- Expansão de portas digitais
- Controle de LEDs e barras de LED
- Displays de 7 segmentos e matrizes
- Relés e drivers de potência
- Painéis de controle
- Projetos com Arduino, ESP32, STM32, PIC, AVR e outros MCUs
✅ Vantagens
- Aumenta drasticamente o número de saídas usando poucos pinos
- Fácil de usar com bibliotecas prontas (Arduino:
shiftOut()) - Permite cascata infinita de módulos
- Baixo custo e alta confiabilidade
- Ideal para projetos com limitação de GPIO
