Placa de 6 reles de estado Solido

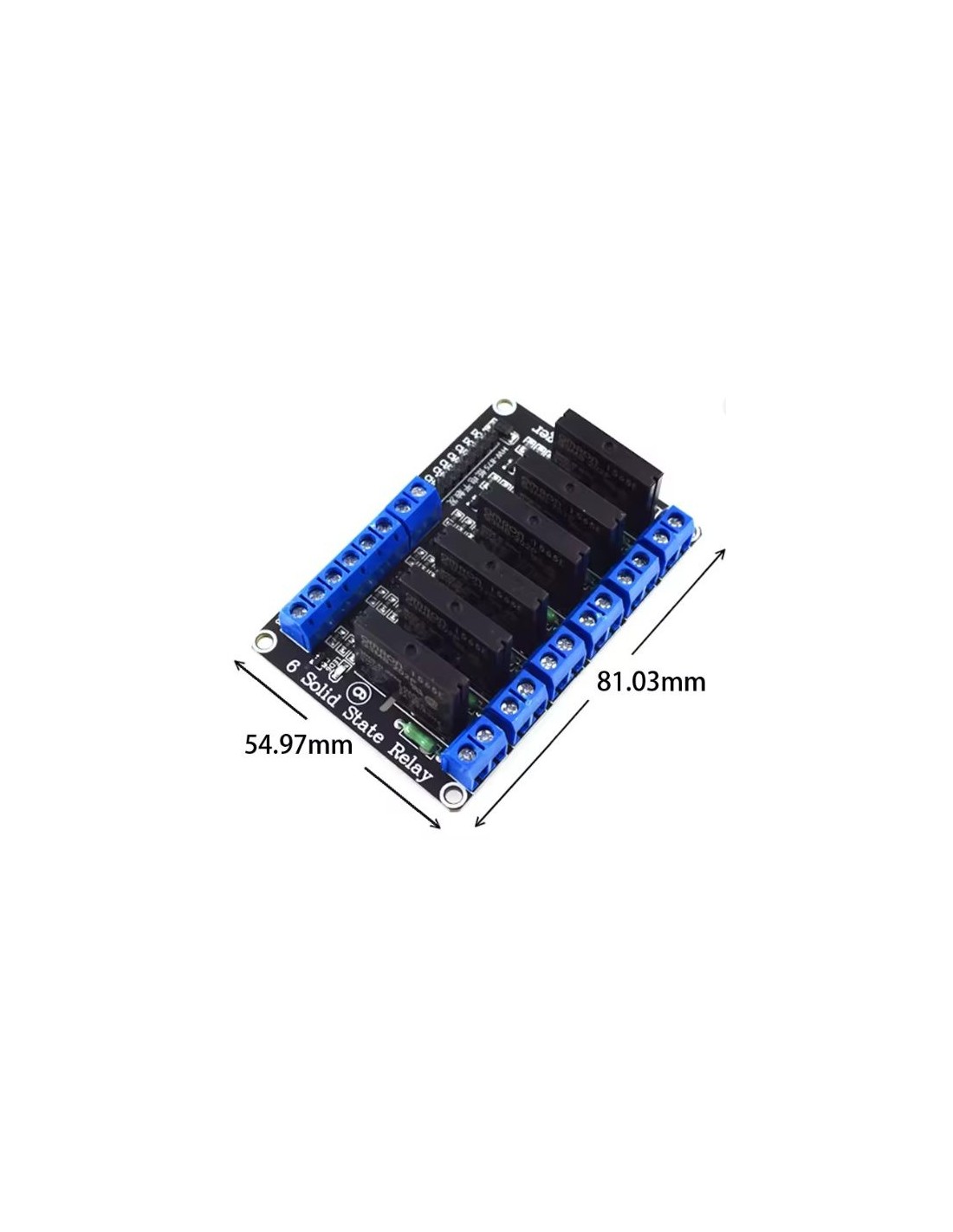

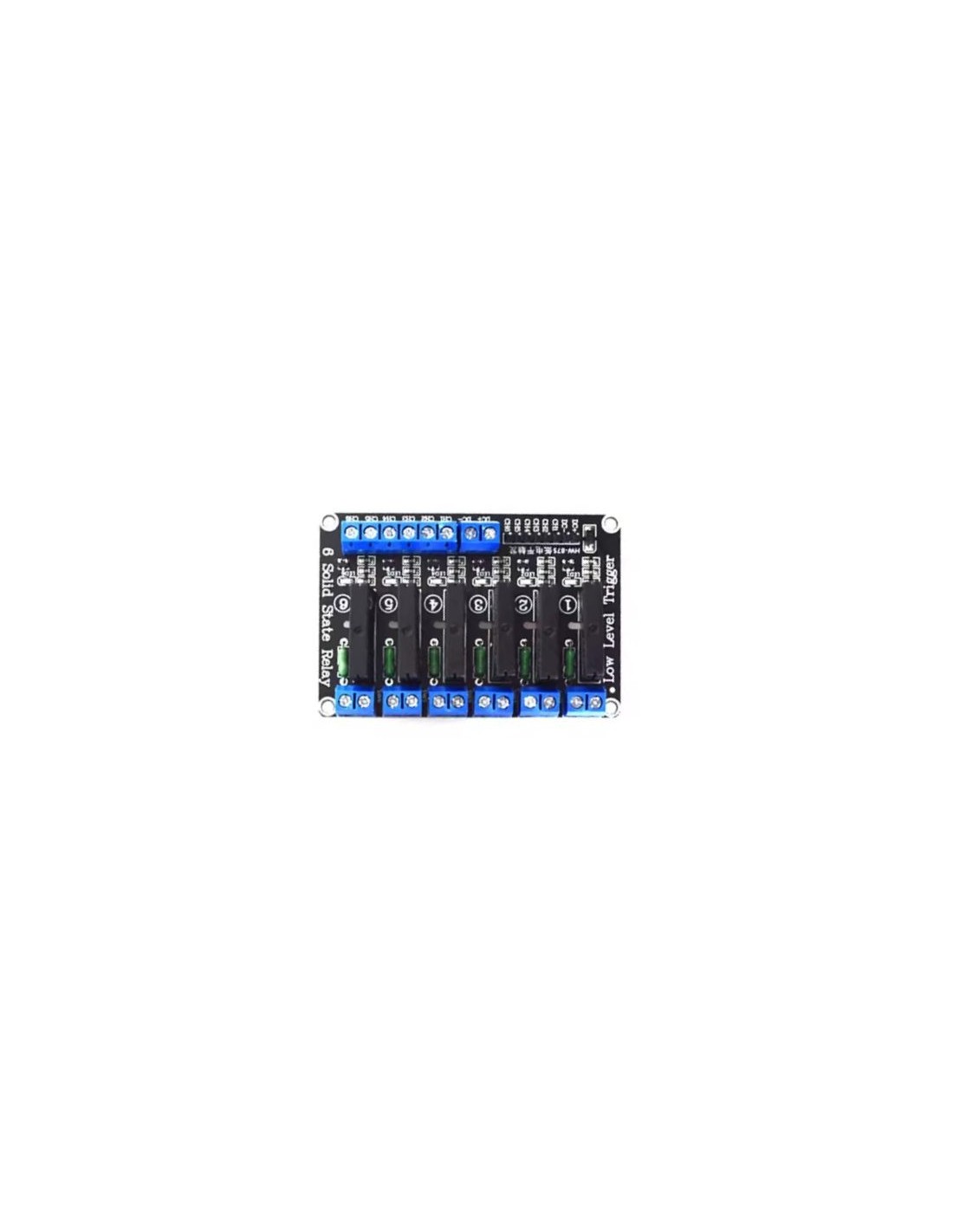

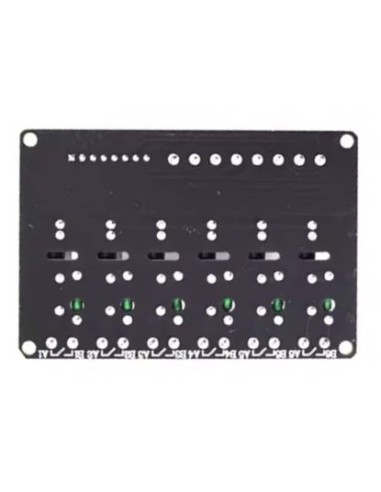

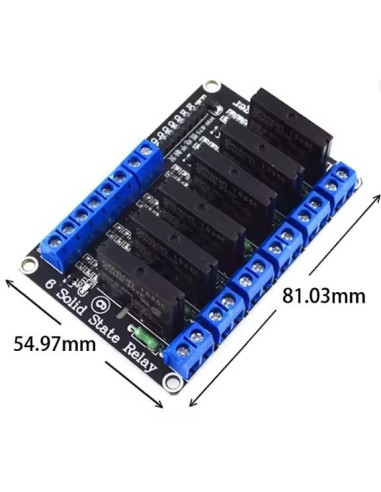

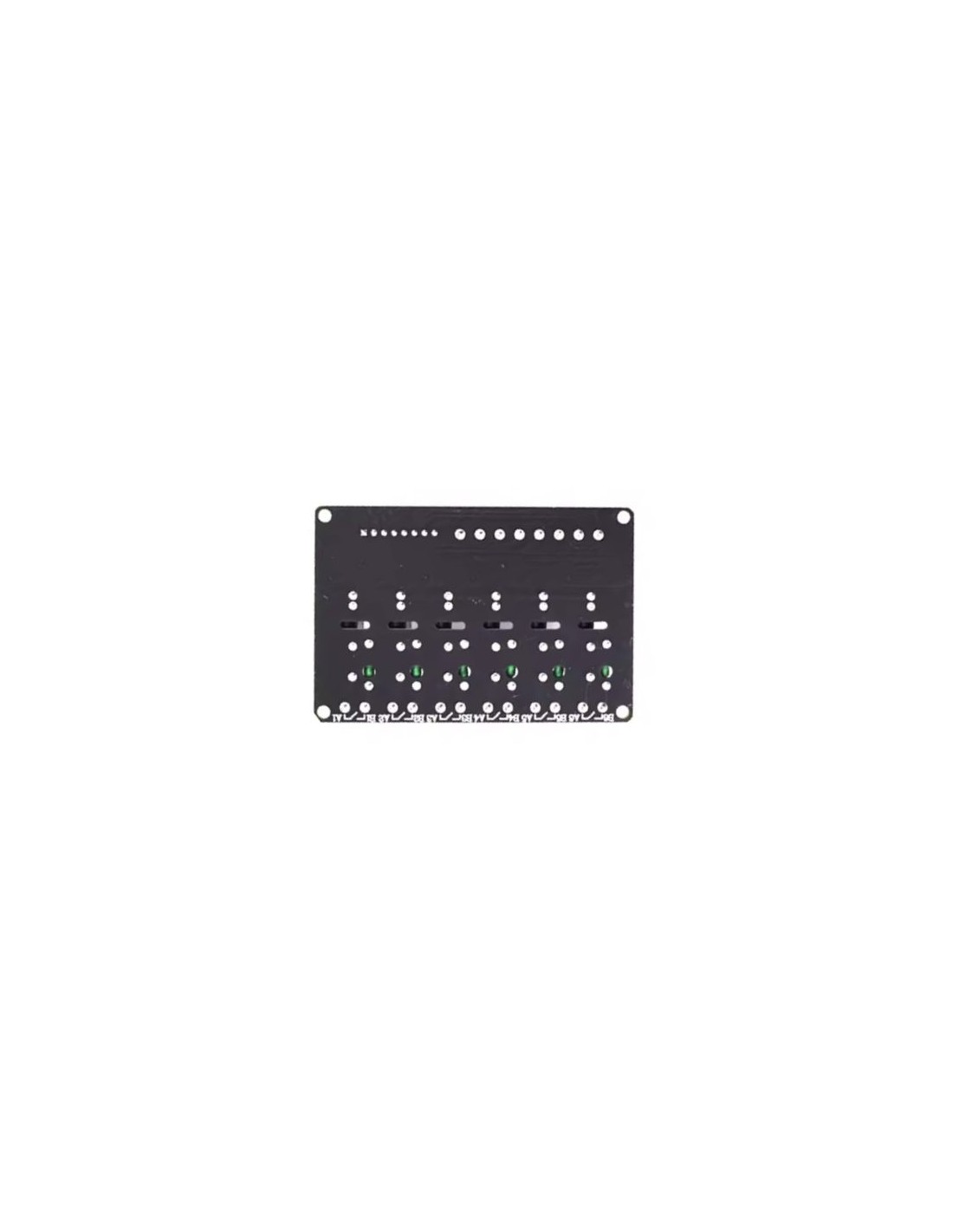

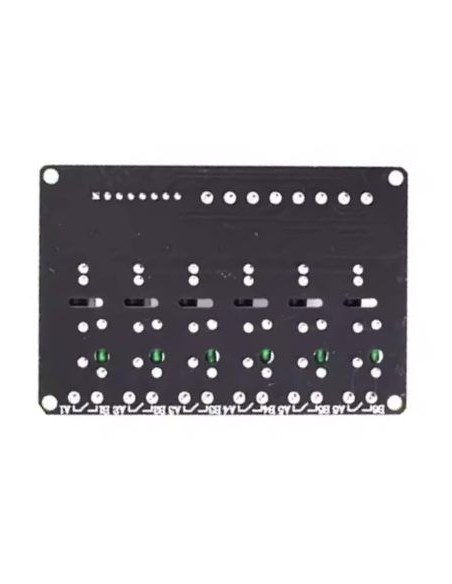

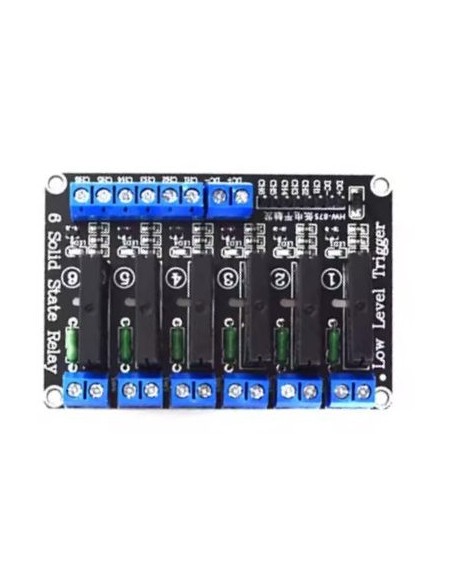

Placa de 6 Relés de Estado Sólido (SSR) 5V

1. Introdução ao Produto

A Placa de 6 Relés de Estado Sólido (SSR) é um módulo de comutação de baixo nível, alimentado por 5V, projetado para controlar cargas AC de até 250V / 2A.
Cada canal possui um fusível de proteção e pode ser utilizado como chave eletrônica para acionamento de circuitos, oferecendo alta confiabilidade, isolamento elétrico e operação silenciosa — características típicas dos relés de estado sólido.

2. Parâmetros do Produto

Alimentação

Tensão de alimentação: DC 5V
Corrente total do módulo: ~160 mA

Sinal de Controle

O módulo é acionado por nível lógico alto, com as seguintes condições:

Alto nível (3,3 V a 5 V): ativa o relé e energiza o circuito de carga.
Baixo nível (0 V a 2,5 V): desativa o relé e interrompe a alimentação da carga.

Compatível com microcontroladores como Arduino, ESP32, ESP8266, Raspberry Pi, PIC, AVR, entre outros.

Especificações da Carga

Tensão de carga: até 250 V AC
Corrente máxima por canal: 2 A

3. Características do Produto

Proteções integradas:

Proteção contra curto‑circuito
Proteção contra sobrecarga
Proteção contra superaquecimento

Controle independente por canal:
Cada um dos 6 relés pode acionar uma carga separadamente. Indicadores visuais:
Cada canal possui um LED indicador:

LED aceso → relé acionado
LED apagado → relé desligado

Operação silenciosa:
Por ser SSR, não possui partes mecânicas, garantindo maior vida útil e comutação rápida.

4. Dicas de Uso

Alimentação correta:
Utilize sempre fonte DC estável de 5V, compatível com o consumo do módulo.
Função de chave eletrônica:
A saída do relé funciona como um interruptor eletrônico, permitindo ligar ou desligar o circuito de carga sem contato mecânico.
Isolamento e segurança:
Apesar do isolamento, é importante manter cuidados ao trabalhar com tensões AC, garantindo montagem segura e evitando contato direto com partes energizadas.
