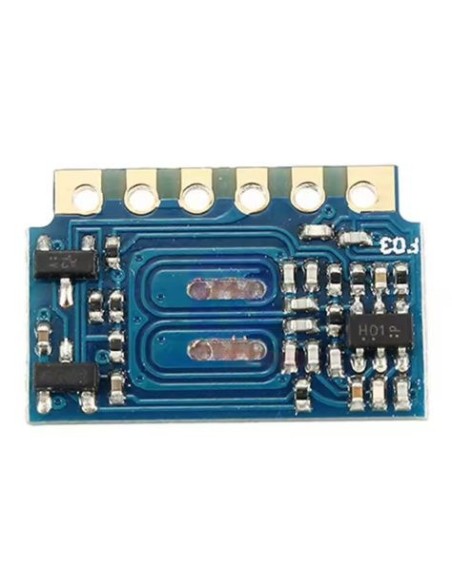

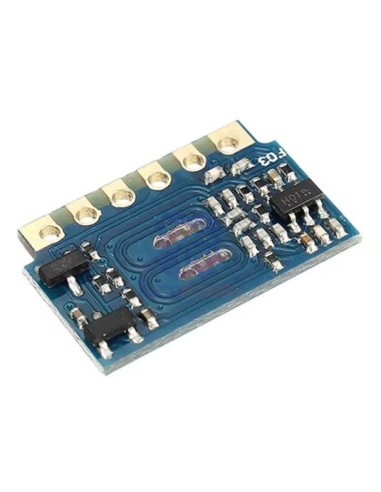

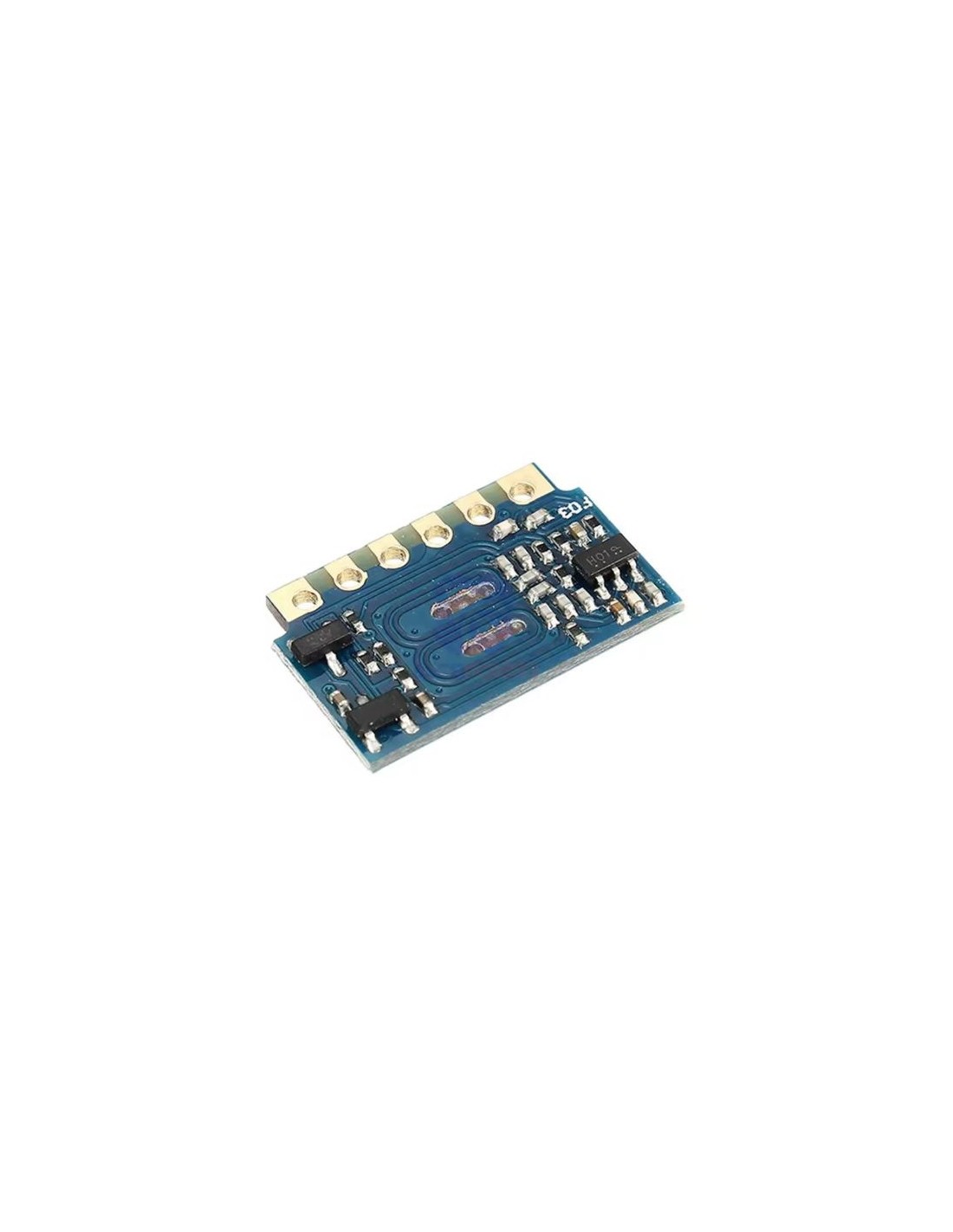

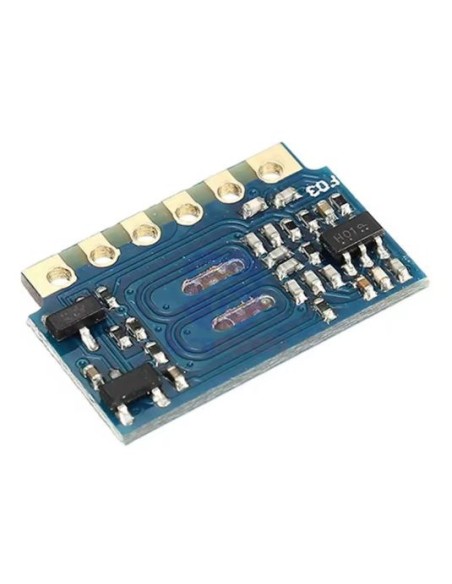

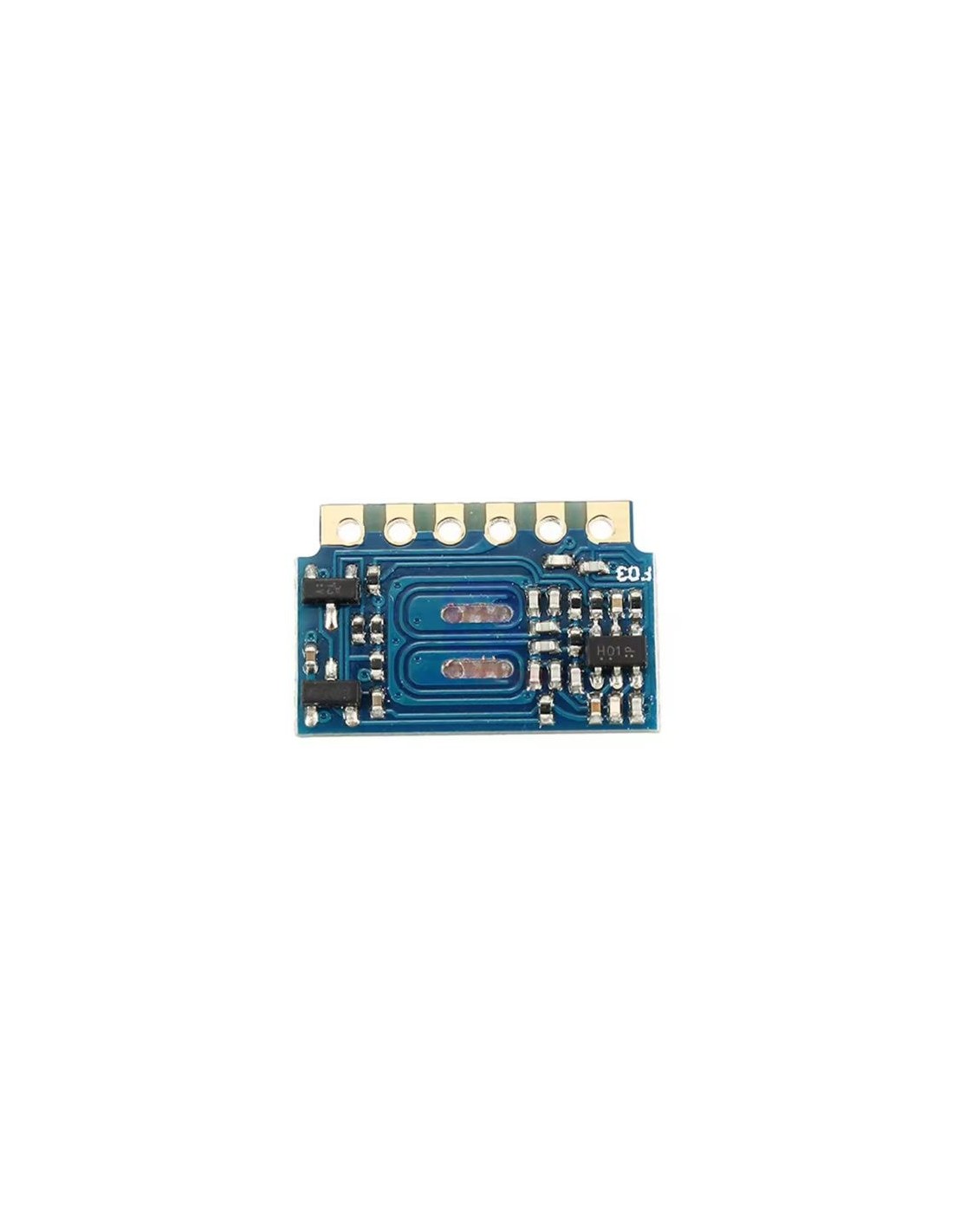

Módulo Receptor 433 MHz H3V4F

Módulo Receptor 433 MHz H3V4F

O H3V4F é um módulo receptor super‑heteródino de 433 MHz, projetado para aplicações de rádio‑frequência de curto alcance que exigem alta sensibilidade, estabilidade e baixo consumo de energia. Ele opera com modulação ASK/OOK, sendo compatível com a maioria dos transmissores de 433 MHz usados em automação residencial, alarmes, sensores sem fio e controles remotos.

Graças ao seu design otimizado, o H3V4F oferece excelente desempenho mesmo em ambientes com interferência, garantindo recepção estável e confiável. Sua interface simples permite integração direta com microcontroladores como Arduino, PIC, ESP32, STM32 e outros.

Características Técnicas do H3V4F

Frequência e Modulação

• Frequência de operação: 433,92 MHz
• Modulação suportada: ASK / OOK
• Largura de banda típica: 2–5 kHz

Desempenho de RF

• Alta sensibilidade: até –110 dBm (dependendo do lote e fabricante)
• Excelente rejeição de ruído
• Estabilidade superior devido ao design super‑heteródino
• Alcance típico: 50 a 200 m, variando conforme antena e ambiente

Interface e Conexões

• Saída digital compatível com níveis TTL

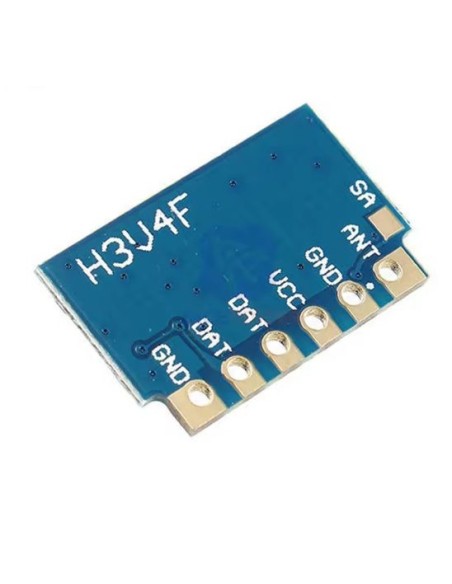

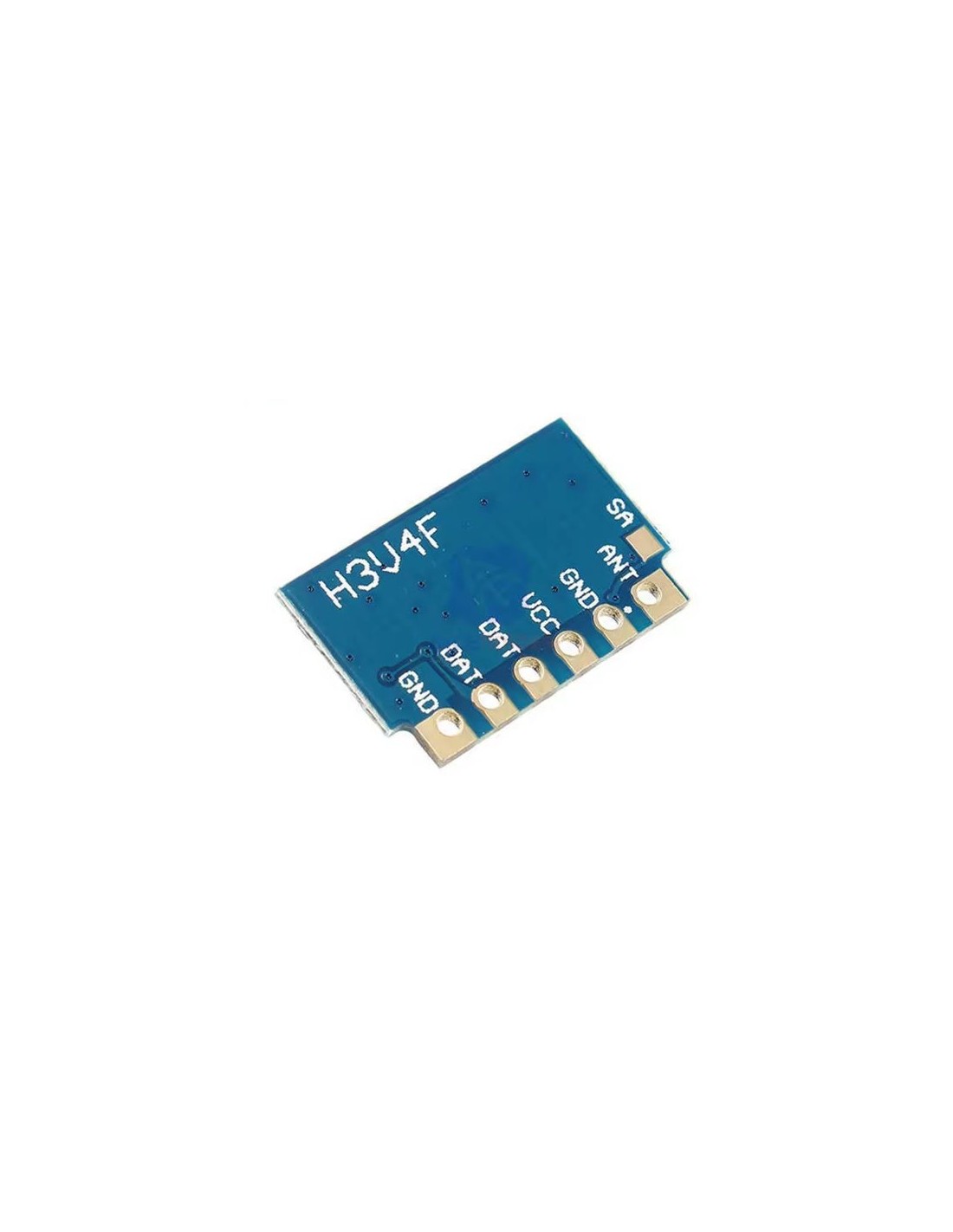

• Pinos típicos:

• VCC (alimentação)
• GND
• DATA (saída de dados)
• ANT (conexão de antena)

Alimentação

• Tensão de operação: 3,3 V a 5 V
• Baixo consumo, ideal para sistemas alimentados por bateria

Vantagens

• Alta sensibilidade
• Baixo custo
• Fácil integração
• Compatível com a maioria dos transmissores 433 MHz
• Ideal para projetos de automação e IoT

Aplicações Típicas

• Controles remotos RF
• Portões automáticos
• Alarmes e sensores sem fio
• Automação residencial
• Telemetria
• Sistemas IoT de curto alcance
