dsPIC33FJ128MC706 single-chip CAN motor PIC

Name: dsPIC33FJ128MC706 single-chip CAN motor PIC
Brand: Microchip
SKU: 308

Marca: Microchip

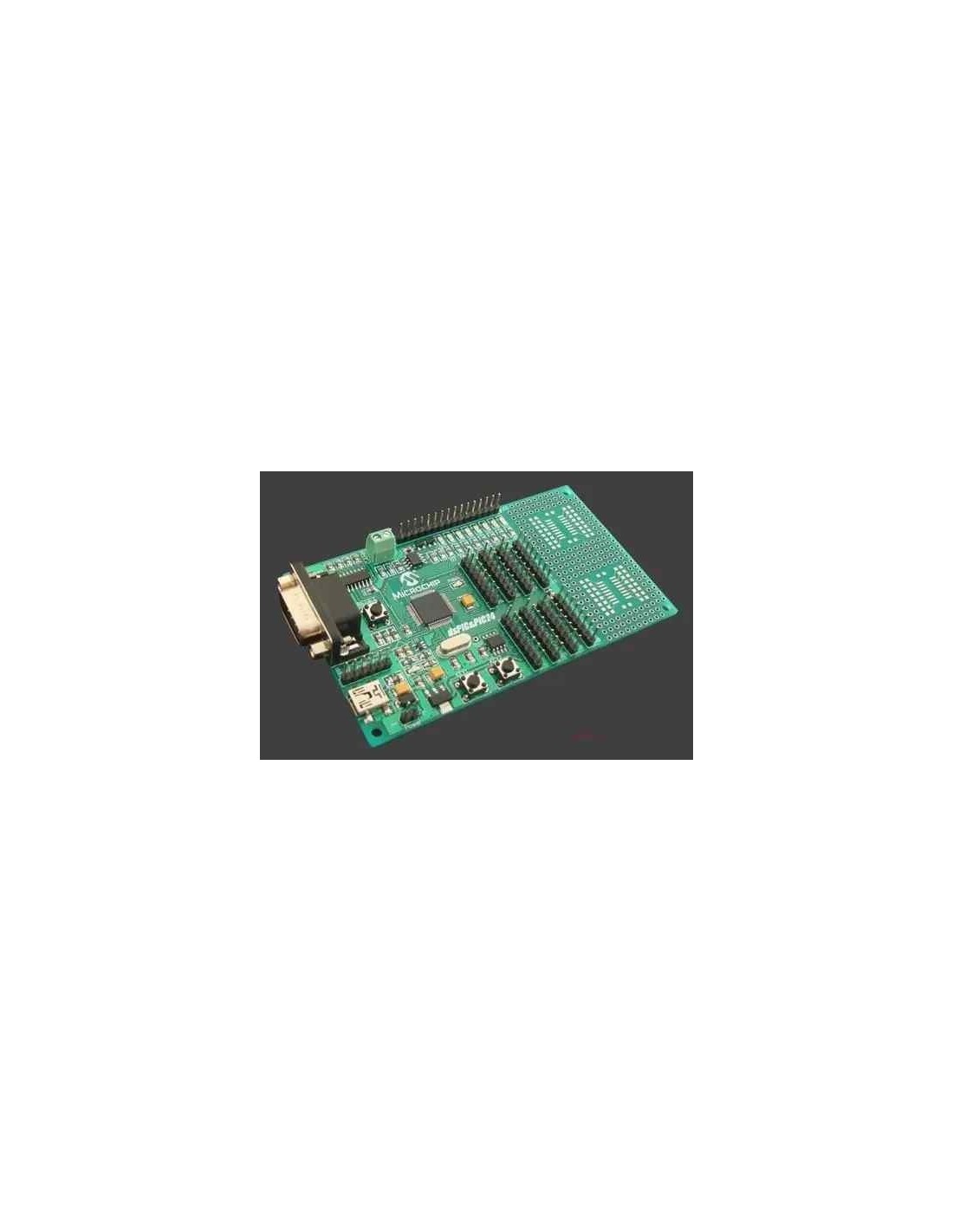

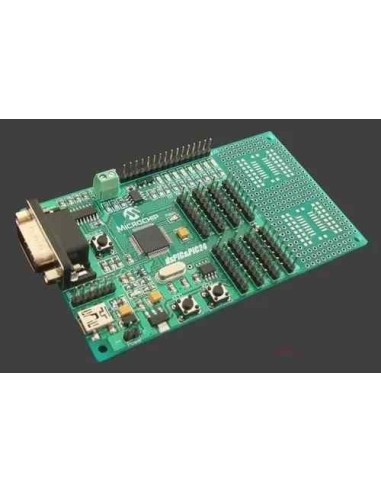

Placa de Desenvolvimento dsPIC33FJ128MC706

(Single‑Chip Motor Control + CAN)**

A Placa de Desenvolvimento dsPIC33FJ128MC706 é uma plataforma completa para projetos de controle de motores, automação industrial, robótica e sistemas embarcados com comunicação CAN. Baseada no poderoso dsPIC33FJ128MC706, um Digital Signal Controller (DSC) da Microchip, ela combina processamento de sinais, periféricos avançados e recursos dedicados para controle de movimento em um único chip.

A placa inclui porta DB9 compatível com CAN/RS232, conector USB, cristal externo, botões de usuário, área de prototipagem, headers de expansão e regulador de tensão, permitindo desenvolvimento rápido e seguro. É ideal para estudantes, técnicos e engenheiros que precisam de uma solução robusta para testes, aprendizado e prototipagem.

✅ Características Principais da Placa

Microcontrolador: dsPIC33FJ128MC706
Arquitetura: 16 bits (DSC – Digital Signal Controller)
Memória Flash: 128 KB
RAM: 16 KB
Periféricos integrados:
- Módulo CAN 2.0B
- PWM avançado para controle de motor
- ADC de alta velocidade (12 bits)
- UART / SPI / I²C
- Timers de 16/32 bits
Conectividade na placa:
- DB9 para CAN ou comunicação serial
- USB para alimentação e interface
Componentes visíveis na placa:
- Cristal oscilador
- Botões de usuário
- Regulador de tensão
- LEDs indicadores
- Grande área de prototipagem
- Headers com acesso a todos os pinos
Programação: ICSP (compatível com PICkit / ICD / MPLAB X)
