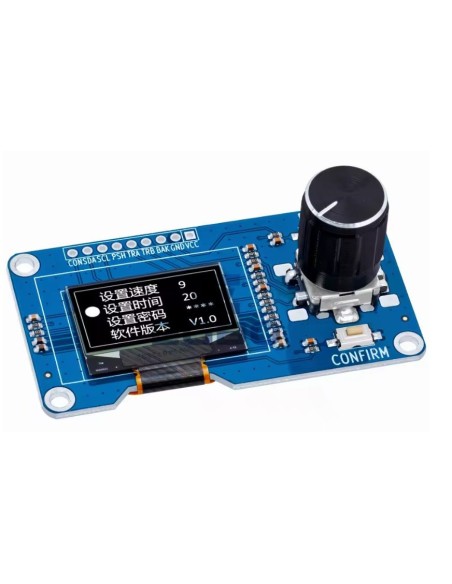

Módulo OLED 1.3" com Encoder e Botões – I²C (Interface Integrada)

Visão Geral

O módulo OLED 1.3" com encoder rotativo e botões integrados é uma solução compacta para interfaces de usuário em sistemas embarcados. Ele combina um display OLED de alta definição com um encoder incremental, botão de pressão (push), botão de confirmação e botão de retorno, permitindo navegação completa de menus sem necessidade de hardware adicional.

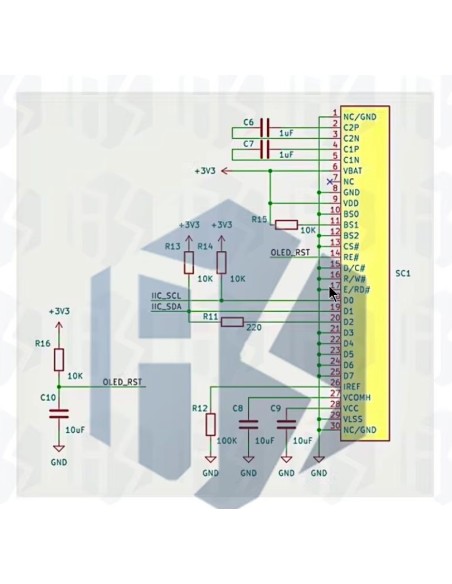

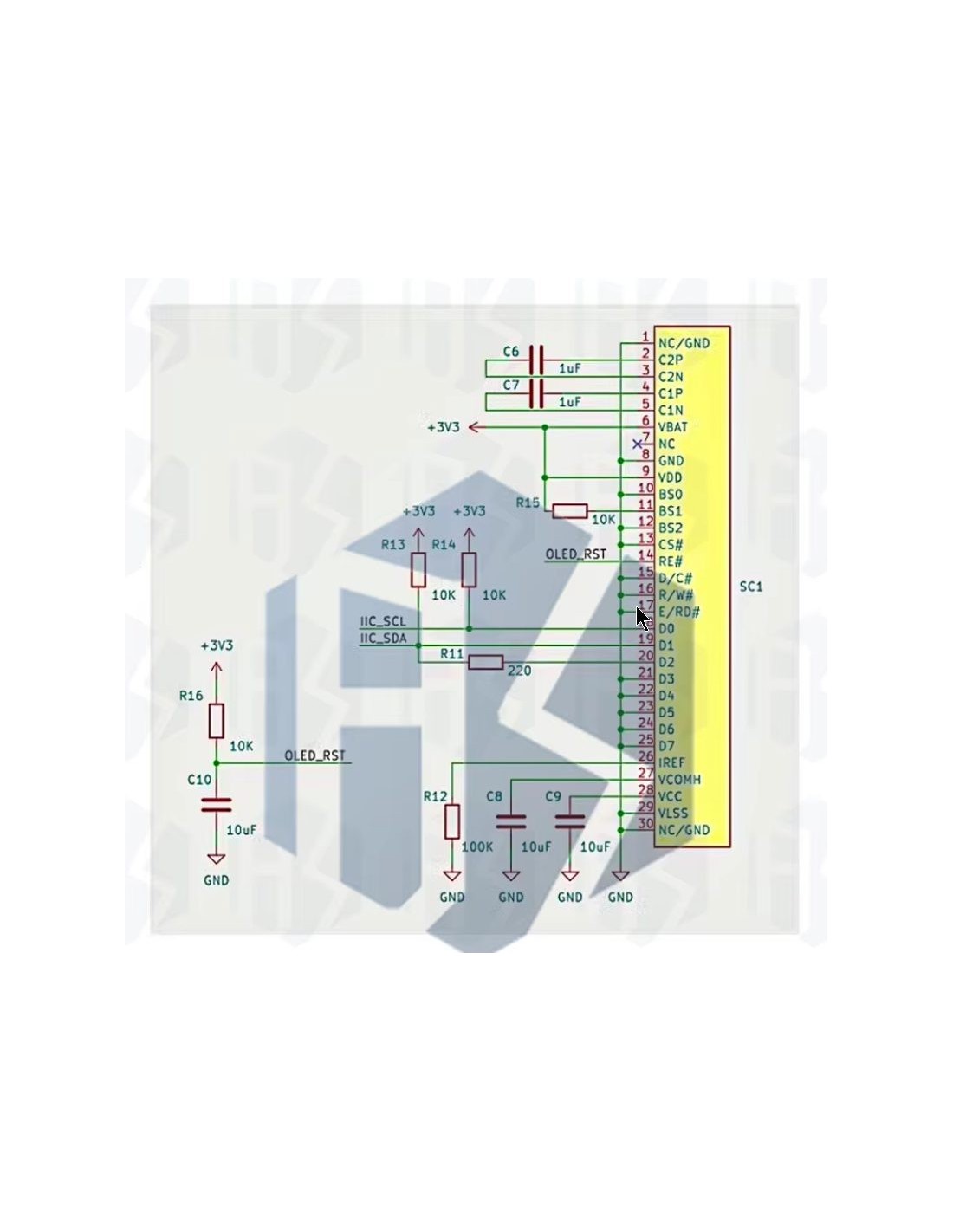

Características do Display

• Tipo: OLED monocromático

• Tamanho: 1.3"

• Interface: I²C (SDA / SCL)

• Driver comum: SH1106 ou SSD1306 (dependendo da versão)

• Resolução típica: 128 × 64 pixels

• Baixo consumo de energia

• Alto contraste e ampla visualização

Entradas de Controle Integradas

O módulo inclui um conjunto completo de controles físicos:

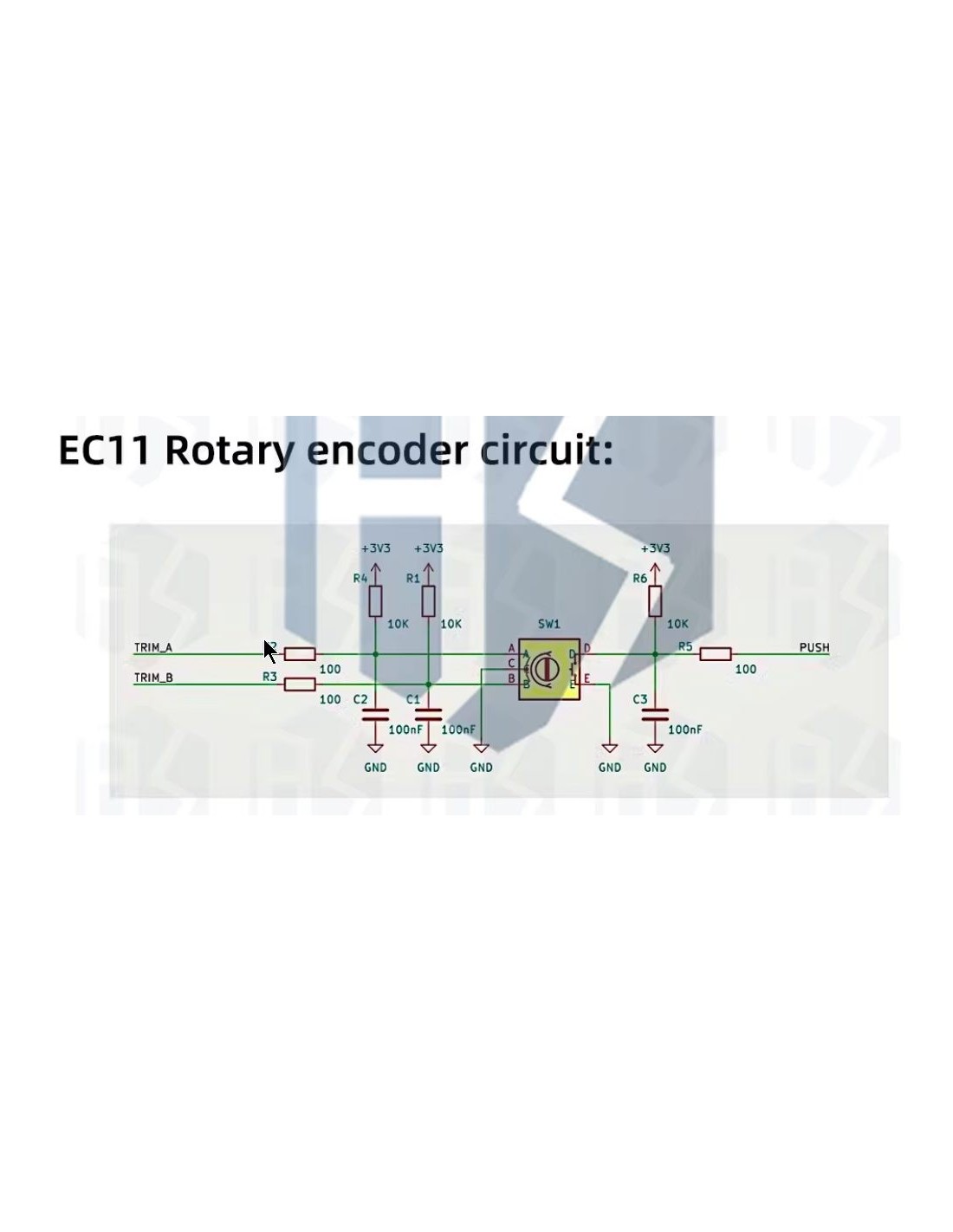

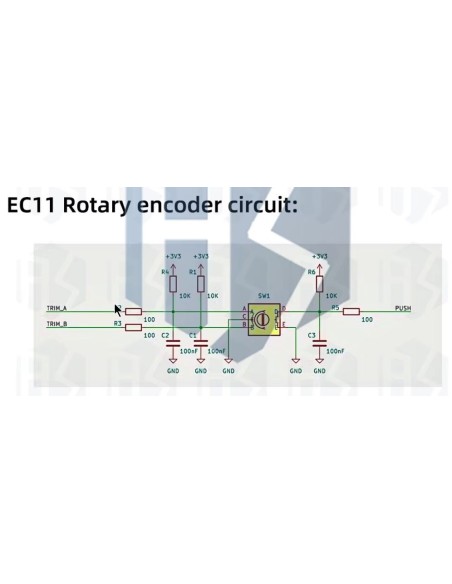

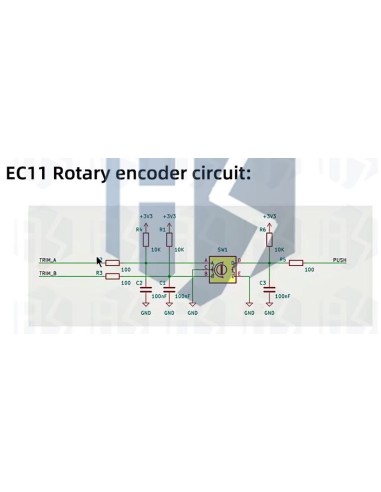

Encoder Rotativo

• Sinais: ENCODER_A e ENCODER_B

• Tipo: incremental

• Função: navegação por menus, ajuste de valores

Botão do Encoder

• Sinal: ENCODER_PUSH

• Função: seleção/enter

Botão de Confirmação

• Sinal: CONFIRM

• Função: confirmação direta de ações

Botão de Retorno

• Sinal: BACK

• Função: voltar/cancelar

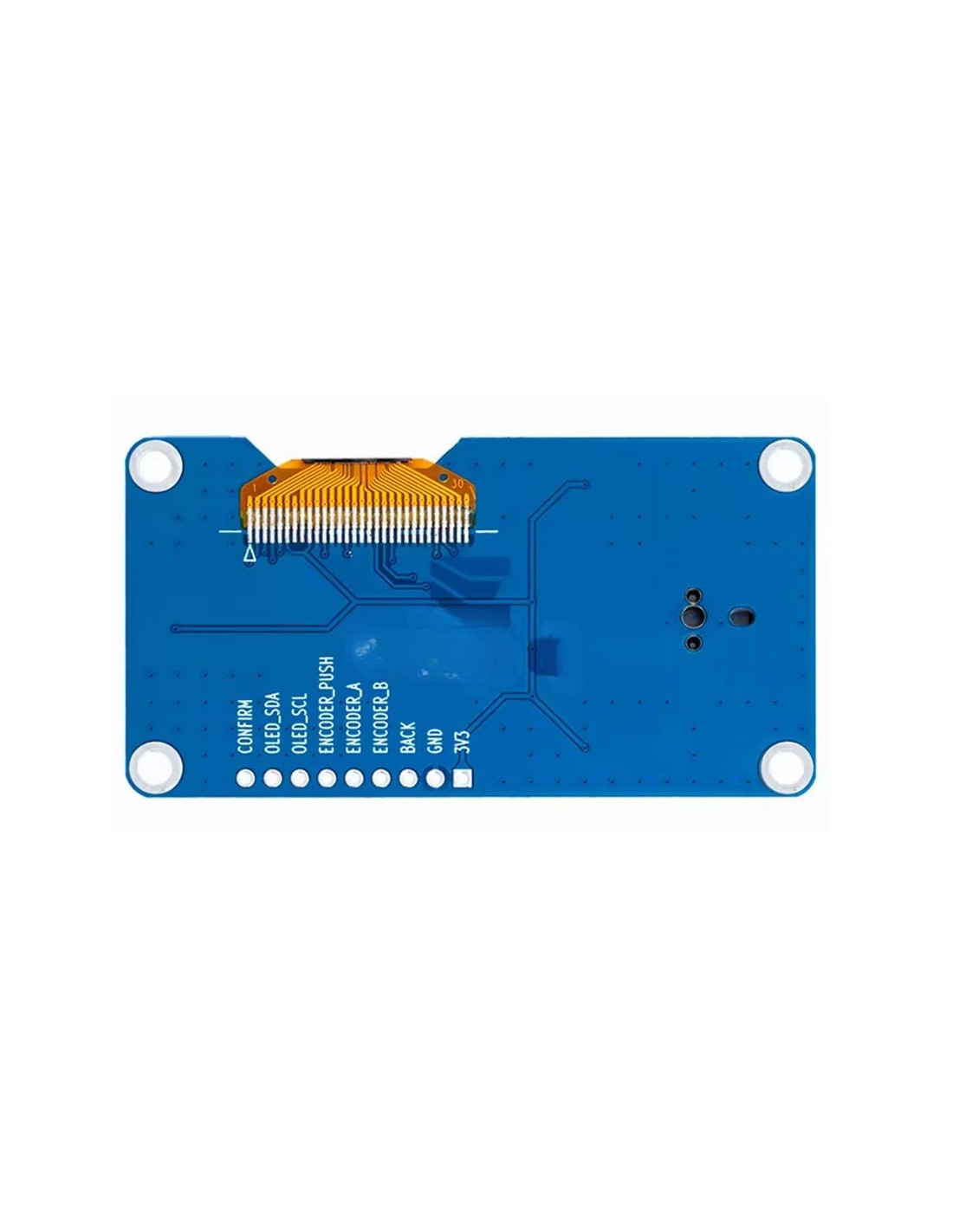

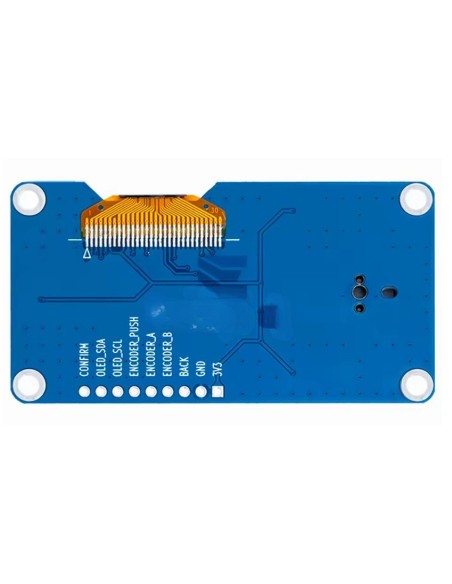

Conexões Elétricas

Pinos disponíveis (conforme PCB):

• OLED_SDA – linha de dados I²C

• OLED_SCL – clock I²C

• ENCODER_PUSH – botão do encoder

• ENCODER_A – canal A do encoder

• ENCODER_B – canal B do encoder

• CONFIRM – botão de confirmação

• BACK – botão de retorno

• GND – terra

• VCC – alimentação (3.3 V ou 5 V, dependendo da versão)

Alimentação

• Tensão: 3.3 V (versão mostrada) ou 5 V (em outras variantes)

• Consumo típico: baixo, ideal para sistemas portáteis

Aplicações

• Interfaces de usuário para microcontroladores

• Menus de configuração em projetos embarcados

• Controladores industriais compactos

• Sistemas IoT com interação local

• Ajuste de parâmetros em tempo real

• Painéis de controle para impressoras 3D, CNC, automação, etc.
