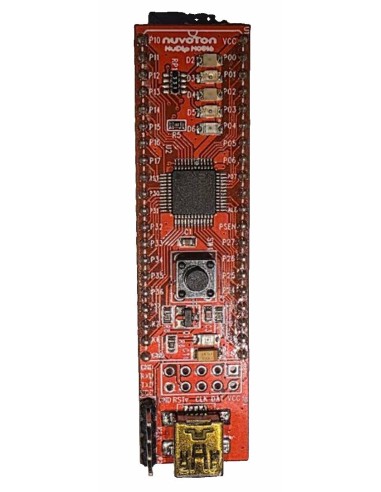

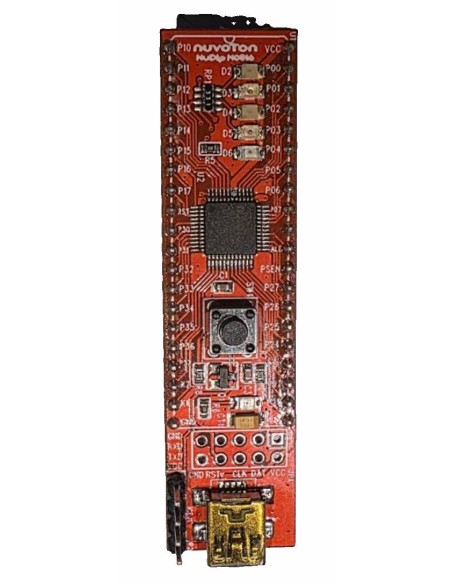

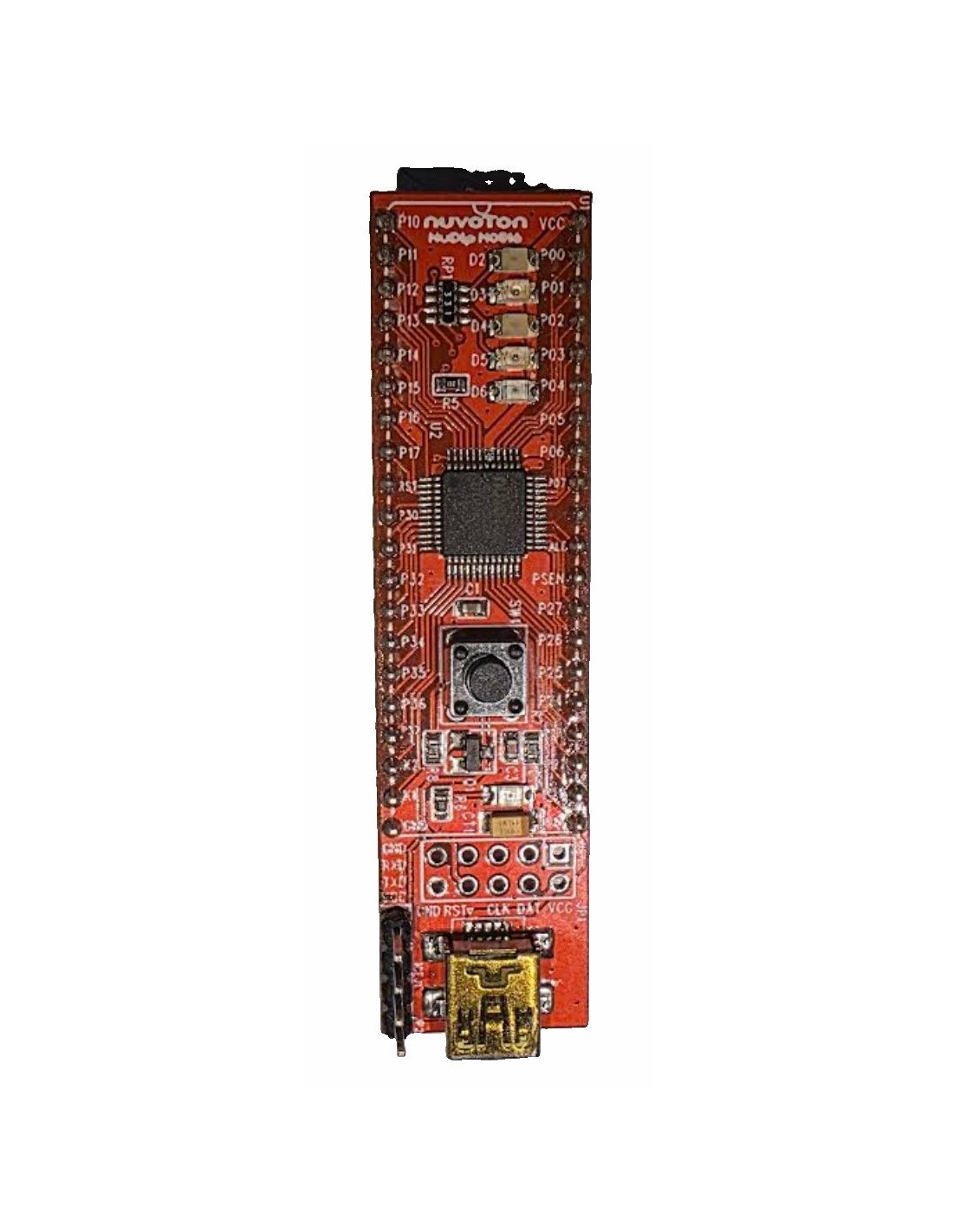

Nuvoton M0516LDE Dev Board

A Nuvoton M0516LDE Dev Board é uma placa de desenvolvimento baseada no microcontrolador NuMicro M0516LDE, projetada para aplicações embarcadas que exigem baixo custo, boa performance e ampla variedade de periféricos. Ela é ideal para projetos educacionais, prototipagem rápida e desenvolvimento de produtos comerciais.

⚙️ Microcontrolador Principal: M0516LDE

O coração da placa é o MCU ARM Cortex‑M0 da série M051, com os seguintes recursos:

🔧 Características do MCU

• CPU: ARM Cortex‑M0, até 50 MHz
• Flash: 64 KB
• SRAM: 4 KB + 4 KB Data Flash
• Tensão de operação: 2.5 V a 5.5 V
• Temperatura de operação: –40 °C a +105 °C
• Pacote: LQFP‑48 (48 pinos)

🔌 Periféricos Integrados

A Dev Board expõe praticamente todos os periféricos do MCU:

📡 Comunicação

• 2× UART
• 2× I²C (até 400 kHz)
• 2× SPI (até 36 MHz)

🎛️ Conversão Analógica

• ADC de 12 bits
• Até 8 canais
• Até 760 kSPS

⚡ PWM e Timers

• Até 8 canais PWM
• 4 timers
• PWM pode disparar conversão ADC

🧲 Outros recursos

• Watchdog Timer
• Comparador analógico
• LVR/BOD (Low Voltage Reset / Brown‑out Detector)

🖥️ Recursos típicos da Dev Board

Embora existam variações de fabricantes, uma Dev Board baseada no M0516LDE geralmente inclui:

• Conector USB para programação via ISP/ICP/IAP
• Regulador de tensão 5V → 3.3V
• Cristal externo opcional (4–24 MHz)
• Header com todos os GPIOs
• LEDs de status
• Botão de reset
• Interface SWD para debug
• Área de prototipagem (dependendo do modelo)

🎯 Aplicações recomendadas

Segundo a Nuvoton, o M0516LDE é ideal para:

• Sistemas de segurança e alarme
• Sensores de temperatura
• Controle de motores
• Automação residencial
• Pequenos sistemas industriais
• Projetos educacionais e hobby
