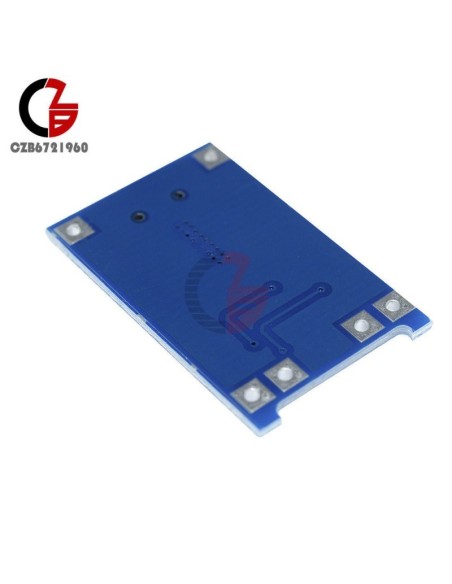

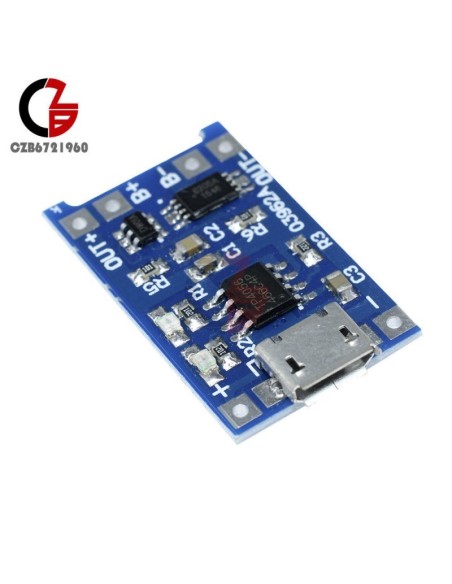

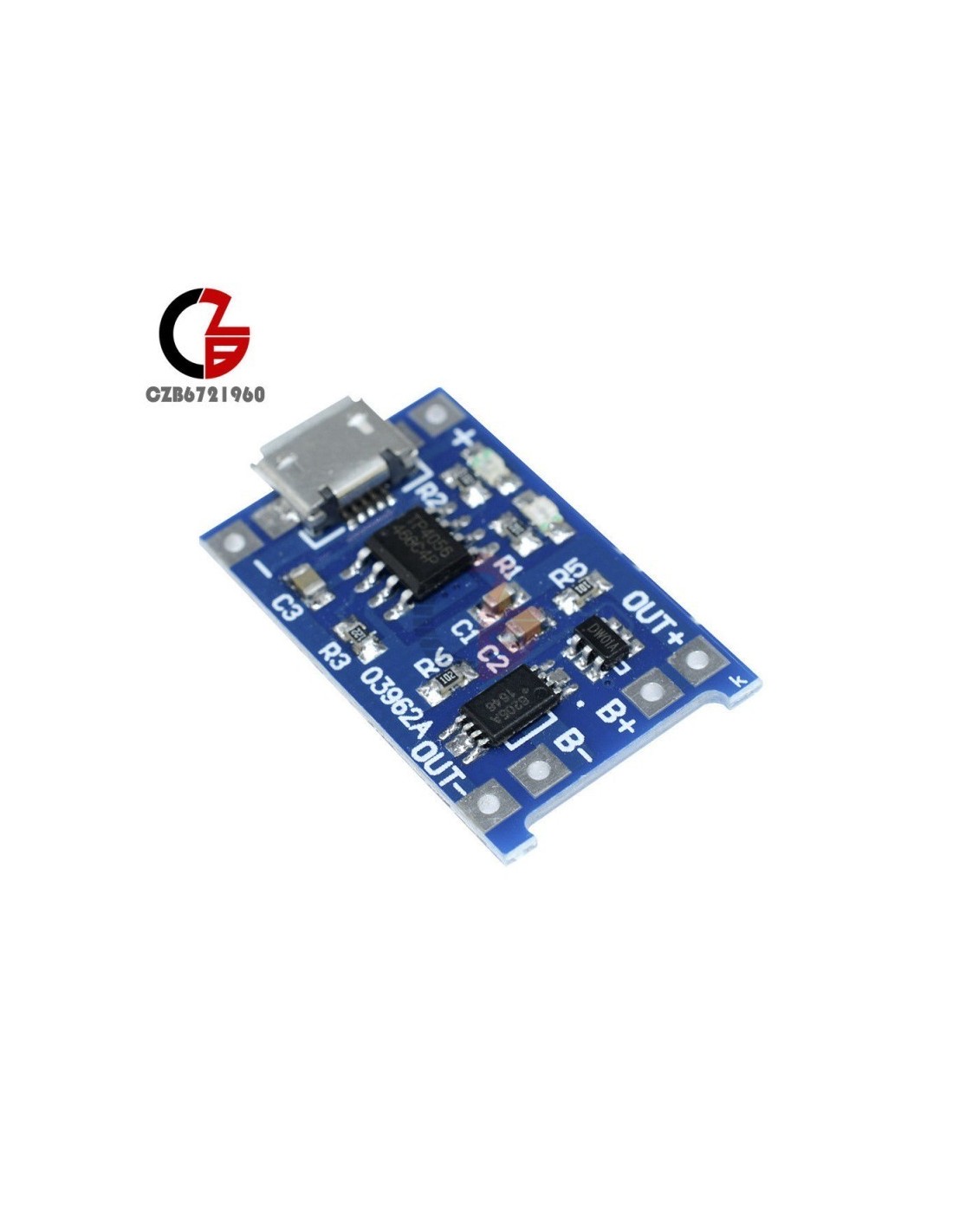

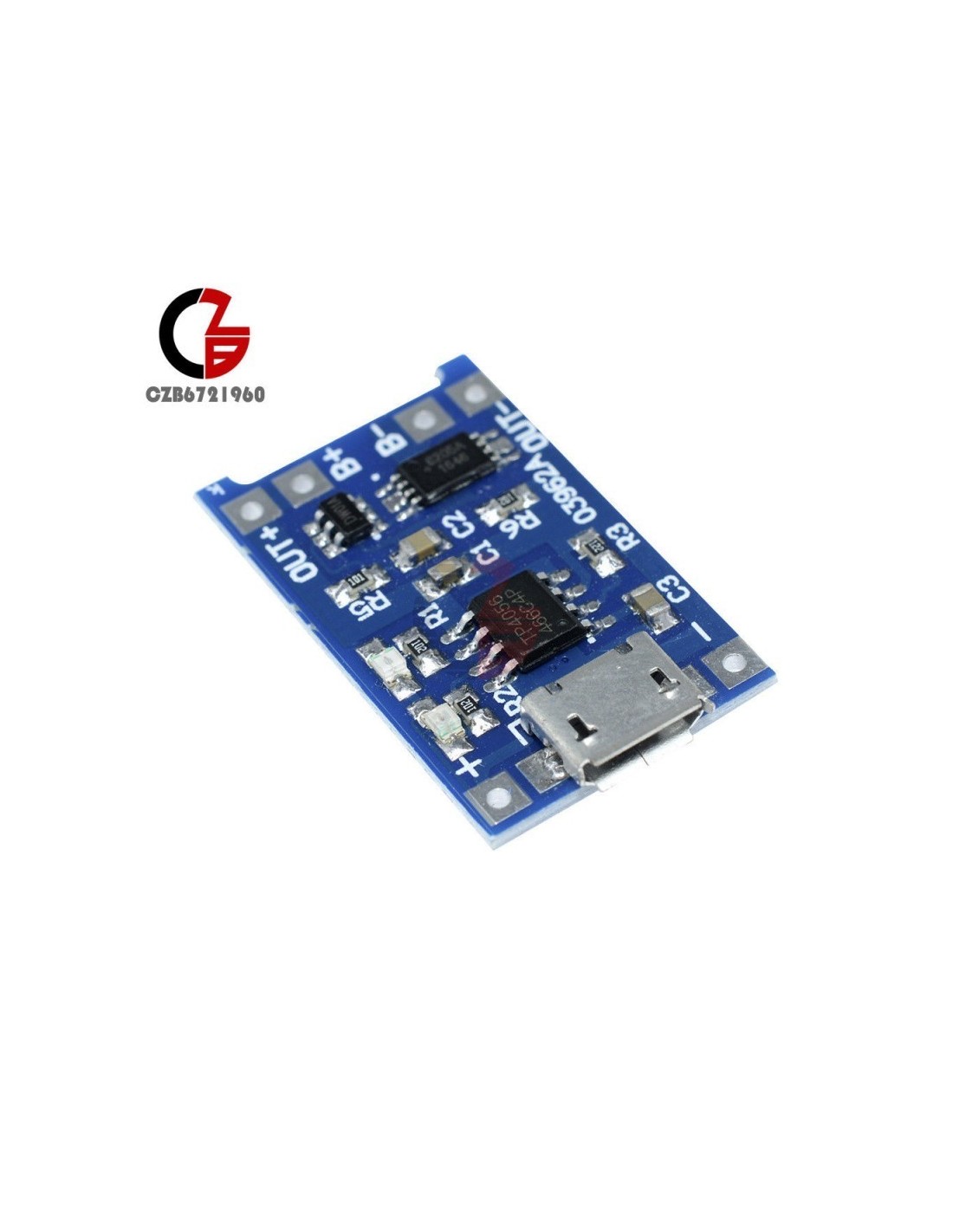

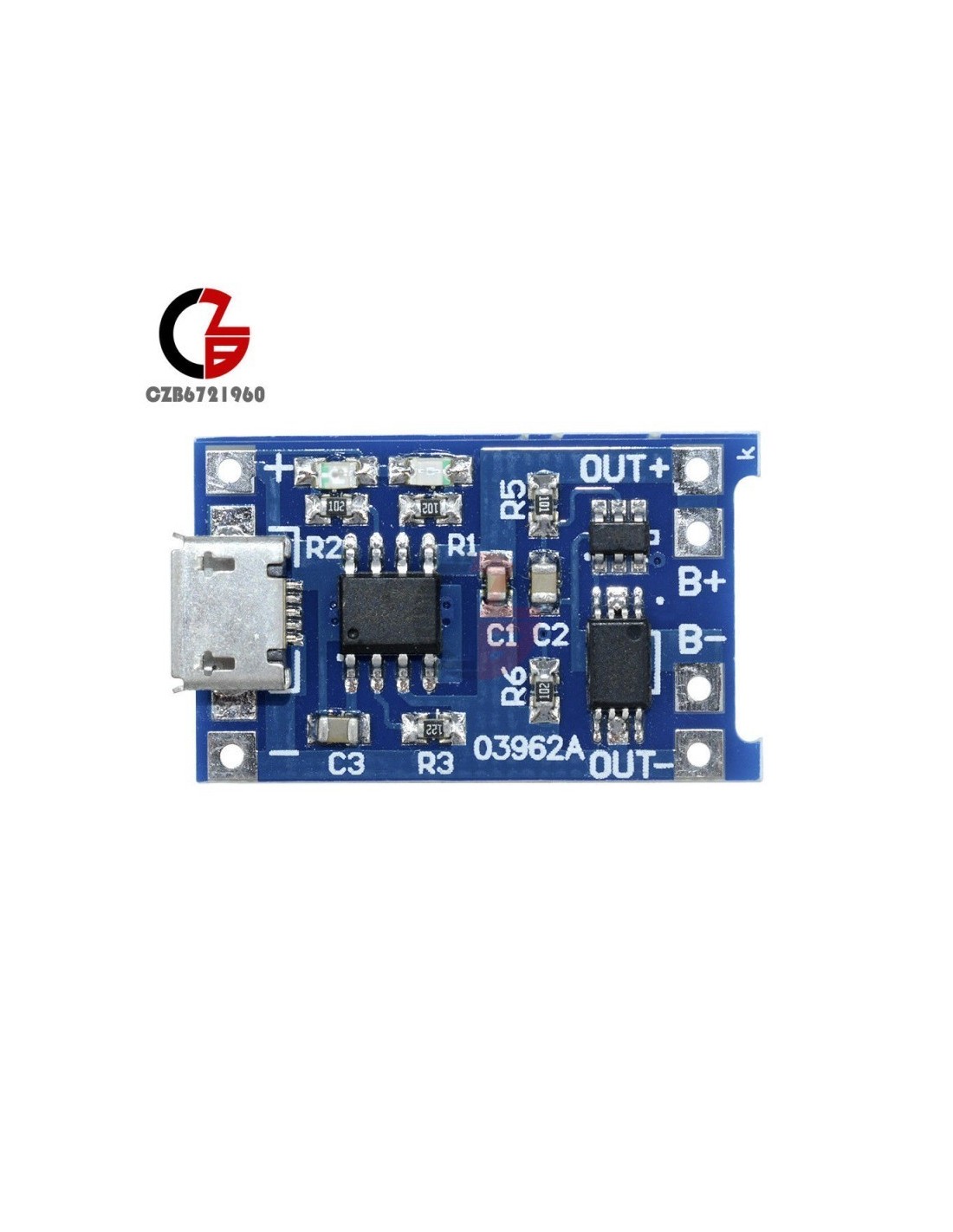

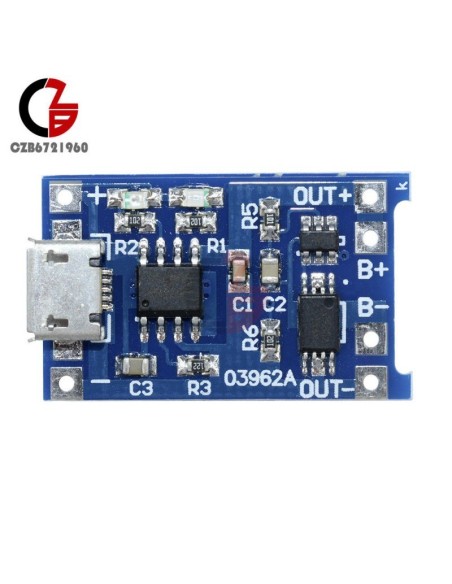

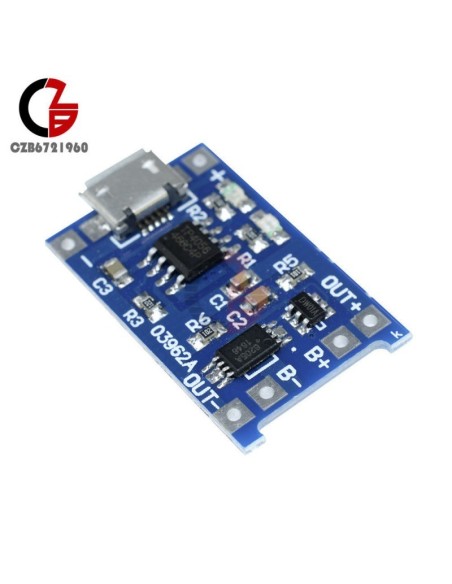

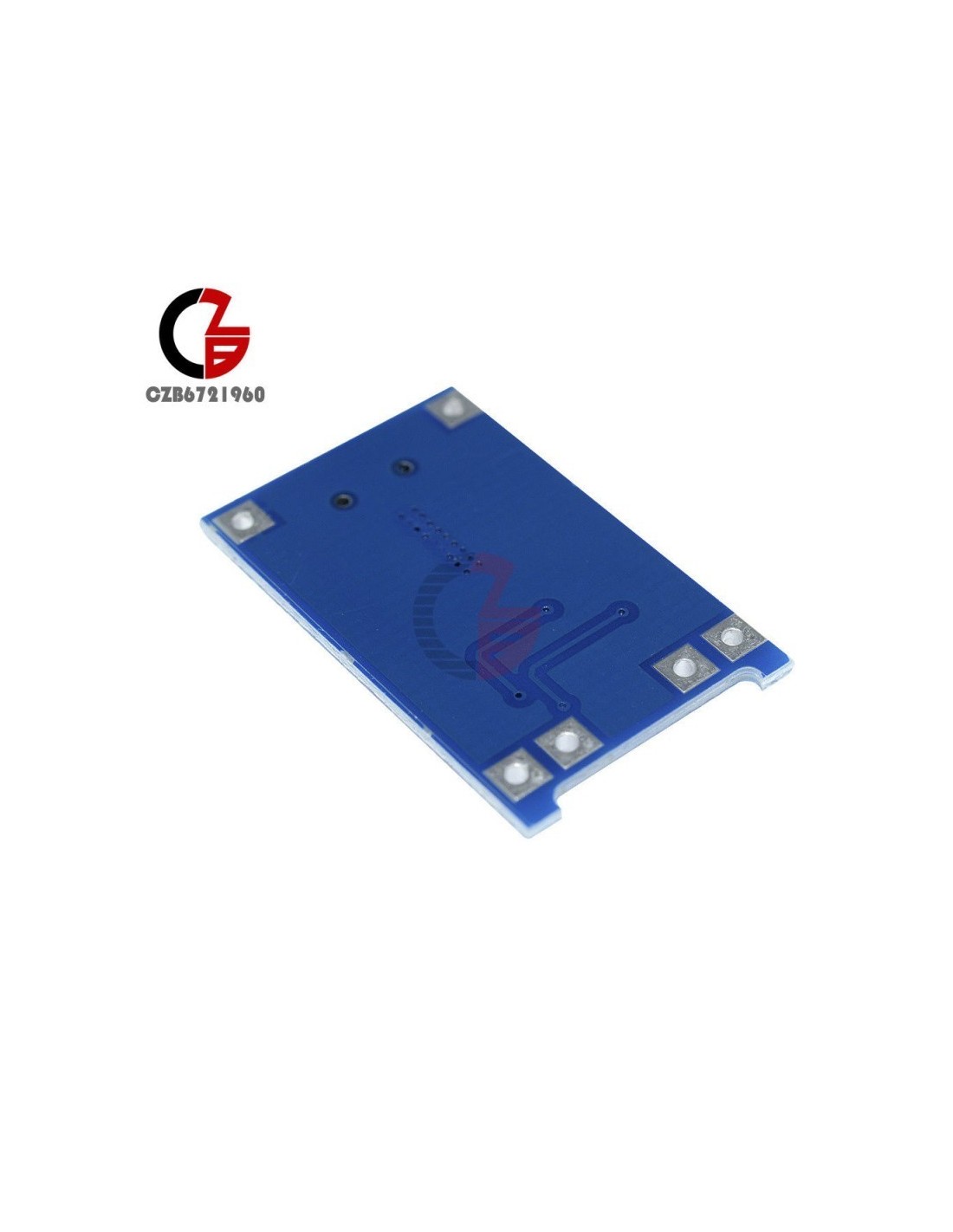

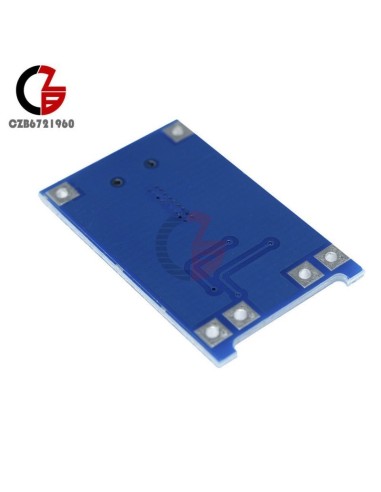

USB 5V 1A 18650 LITHIUM BATTERY CHARGER TP4056 Micro Usb

TP4056 Micro USB Lithium Battery Charger

5V IN 1A Para células 18650 Li‑ion

📝 Características principais

• Chip controlador: TP4056.
• Tipo: Módulo carregador de bateria Li‑ion (não isolado).
• Tensão de entrada: 5 V DC (via porta Micro USB ou pinos IN+ / IN−).
• Corrente de carga: até 1 A (ajustável em algumas versões).
• Bateria suportada: células Li‑ion 3,7 V (ex.: 18650).
• Método de carga: CC/CV (corrente constante / tensão constante).
• Proteções integradas:
  • Contra sobrecarga.
  • Contra descarga excessiva.
  • Contra curto‑circuito.
  • Contra inversão de polaridade (dependendo da versão).
• Indicadores LED:
  • Vermelho = carregando.
  • Azul/Verde = carga completa.
• Dimensões típicas: ~25 × 19 × 5 mm (compacto).

🎯 Aplicações típicas

• Carregamento seguro de baterias 18650 e outras células Li‑ion 3,7 V.
• Projetos DIY de power banks.
• Sistemas portáteis de energia.
• Dispositivos eletrônicos alimentados por baterias recarregáveis.

📌 Observações importantes

• O módulo carrega apenas baterias Li‑ion (não usar em NiMH ou outras químicas).
• Necessário fonte de 5 V estável (USB, adaptador ou regulador).
• Para maior segurança, recomenda‑se uso com placa de proteção BMS em packs de múltiplas células.
• Conexões:

• Micro USB ou pinos IN+ / IN− para entrada.
• Pinos BAT+ / BAT− para conexão da bateria.
