🧩 Descrição Completa – RPI Module (DVK511) – Raspberry Pi Expansion Board

O DVK511 é uma placa de expansão projetada para ampliar significativamente as capacidades do Raspberry Pi, oferecendo interfaces adicionais, conectores padronizados e recursos de prototipagem que facilitam o desenvolvimento de projetos eletrônicos, educacionais e industriais.
Ele funciona como uma plataforma completa para testes, depuração e integração de periféricos.

🔧 Principais Recursos e Funções

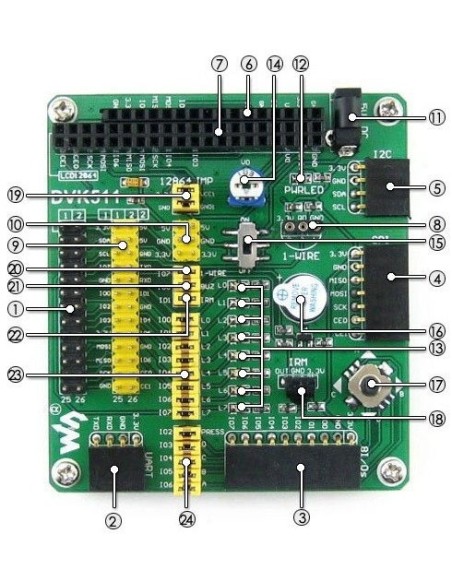

1. Conector 2,54 mm para Raspberry Pi

Permite conexão direta e firme ao Raspberry Pi através de um cabeçalho padrão, garantindo compatibilidade com diversos modelos.

2. Interface UART

Disponibiliza comunicação serial para módulos externos, depuração ou integração com microcontroladores.

3. Oito linhas GPIO adicionais

Expande as portas de entrada/saída do Raspberry Pi, permitindo controle de sensores, relés, LEDs e outros dispositivos.

4. Interface SPI

Canal de comunicação de alta velocidade para displays, conversores A/D, memórias e periféricos digitais.

5. Interface I²C

Barramento de dois fios para conectar sensores, RTCs, expansores de porta e outros módulos compatíveis.

6. Interface para display alfanumérico

Conector dedicado para LCDs de caracteres (como 16×2 ou 20×4), facilitando prototipagem sem solda.

7. Interface para display gráfico

Permite conectar displays gráficos (como GLCD 128×64), ampliando as possibilidades de visualização.

8. Interface ONE-WIRE

Compatível com sensores como o DS18B20, usando apenas um fio de dados.

9. GPIO do Raspberry Pi exposto

Todos os pinos do Raspberry Pi são trazidos para a placa, facilitando acesso e conexão.

10. Alimentação para I/O

Permite selecionar e distribuir tensão adequada para periféricos conectados.

11. Conector DC 5V

Entrada de alimentação externa para projetos que exigem maior estabilidade ou corrente.

12. LED indicador de energia

Mostra o status de alimentação da placa.

13. LEDs de uso geral

LEDs disponíveis para testes, depuração ou aplicações personalizadas.

14. Potenciômetro para contraste/backlight

Ajusta contraste ou brilho de displays conectados, dependendo do tipo de tela.

15. Interruptor principal (Power Switch)

Liga e desliga a placa de expansão de forma prática.

16. Buzzer

Permite gerar alertas sonoros, sinais de status ou feedback de interface.

17. Joystick de cinco posições

Ideal para navegação em menus, interfaces gráficas ou controle de funções.

18. Receptor infravermelho

Permite controle remoto via IR, compatível com protocolos comuns.

19. Jumper de seleção de display (LCD Select)

Escolhe entre diferentes tipos de displays conectados.

20. Jumper ONE-WIRE

Ativa ou desativa a interface One-Wire conforme necessário.

21. Jumper do buzzer

Habilita ou desabilita o buzzer integrado.

22. Jumper do receptor infravermelho

Permite ativar ou isolar o módulo IR.

23. Jumper dos LEDs de usuário

Controla a habilitação dos LEDs de uso geral.

24. Jumper do joystick

Ativa ou desativa o joystick integrado.

🎯 Resumo Final

O DVK511 transforma o Raspberry Pi em uma plataforma de desenvolvimento completa, oferecendo:

• Interfaces de comunicação
• Suporte a múltiplos tipos de display
• Controles físicos (joystick, buzzer, IR)
• Expansão de GPIO
• Alimentação dedicada
• Recursos de depuração

É uma placa ideal para aprendizado, prototipagem rápida e desenvolvimento de sistemas embarcados.
