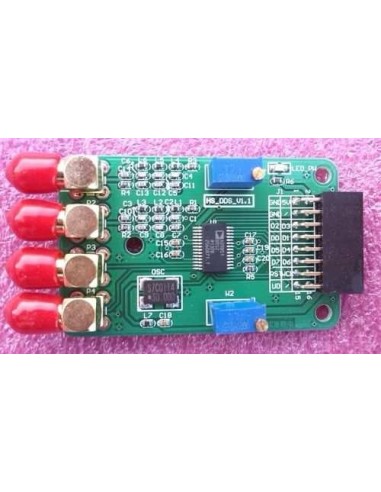

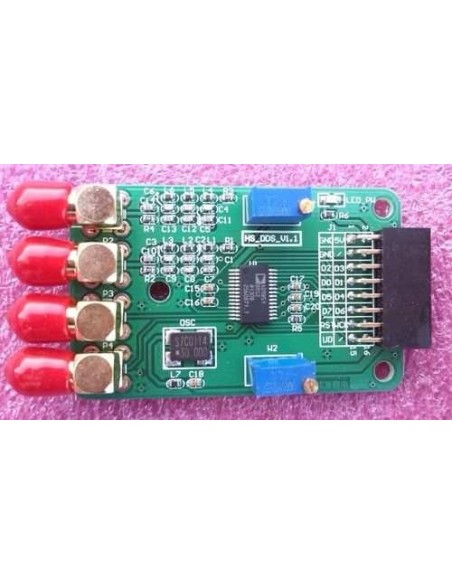

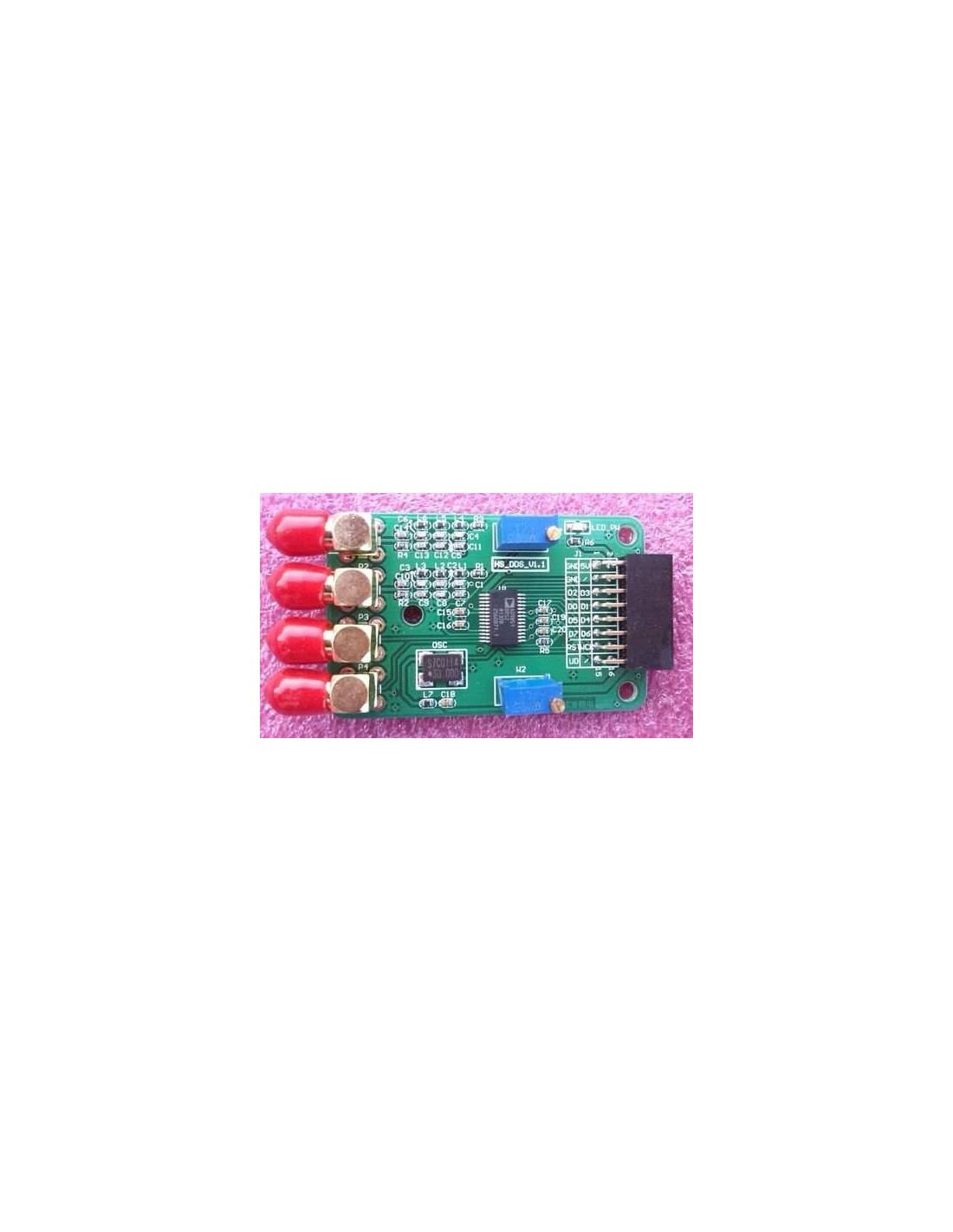

Módulo DDS AD9851 (70 MHz, Clock 180 MHz, 4 Saídas)

O Módulo DDS AD9851 é um gerador de sinais de alta performance capaz de produzir formas de onda senoidais e quadradas com excelente estabilidade e resolução. Ele utiliza o sintetizador digital direto AD9851, que opera com clock interno de até 180 MHz graças ao multiplicador ×6 integrado.

Este módulo específico possui quatro saídas independentes:
✅ 2 saídas diretas do DAC interno (VOUTP e VOUTN)
✅ 2 saídas filtradas por um filtro elíptico passa‑baixa de 7ª ordem (VINP e VINN)

✅ Características Principais

🧠 Processamento e Clock

• Chip: AD9851 DDS Synthesizer
• Clock máximo: 180 MHz (30 MHz × 6 via PLL interno)
• Resolução de frequência: 32 bits (≈ 0,04 Hz por passo a 180 MHz)
• SFDR típico: > 43 dB @ 70 MHz

🎛️ Saídas do Módulo (4 canais)

1. Saídas Diretas do DAC – VOUTP e VOUTN

• Saídas diferenciais diretamente do DAC interno de 10 bits
• Amplitude típica: ~1 Vp‑p (dependendo da carga e alimentação)
• Banda útil: até 70 MHz, porém com maior distorção acima de 30 MHz (característica típica do AD9851)
• Ideais para:

• Medições de alta velocidade
• Uso com filtros externos personalizados
• Aplicações que exigem resposta bruta do DAC

2. Saídas Filtradas – VINP e VINN

• Saídas após filtro elíptico passa‑baixa de 7ª ordem
• Frequência de corte: 70 MHz
• Impedância característica: 200 Ω
• Função:
  • Reduzir harmônicos
  • Melhorar pureza espectral
  • Suavizar a forma de onda senoidal
• Ideais para:

• Equipamentos RF
• Geradores de referência
• Medições laboratoriais

📡 Faixas de Operação

• Senoide: 0–70 MHz (melhor pureza até 30 MHz)
• Onda quadrada: 0–1 MHz (saída interna independente)

🔌 Alimentação e Interface

• Tensão de operação: 3,3 V a 5 V
• Comunicação: Serial ou Paralela (selecionável por jumper)
• Compatível com:

• Arduino
• ESP32 / ESP8266
• PIC
• ARM
• FPGA
