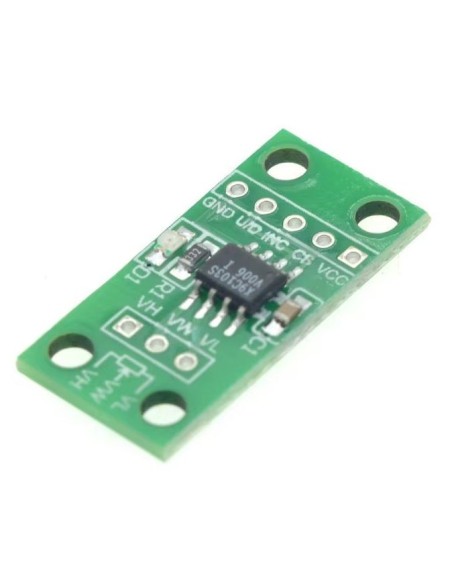

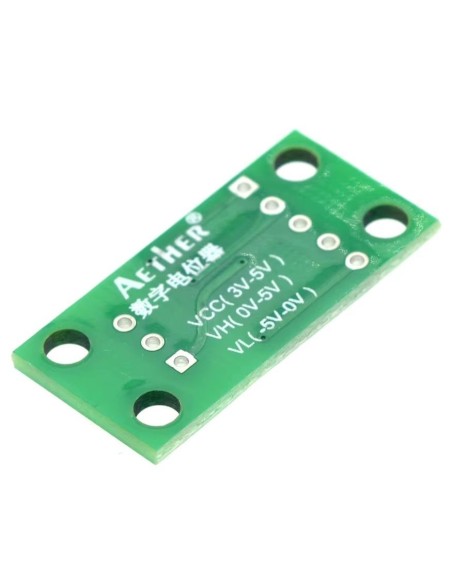

Potenciômetro digital X9C103S 10K

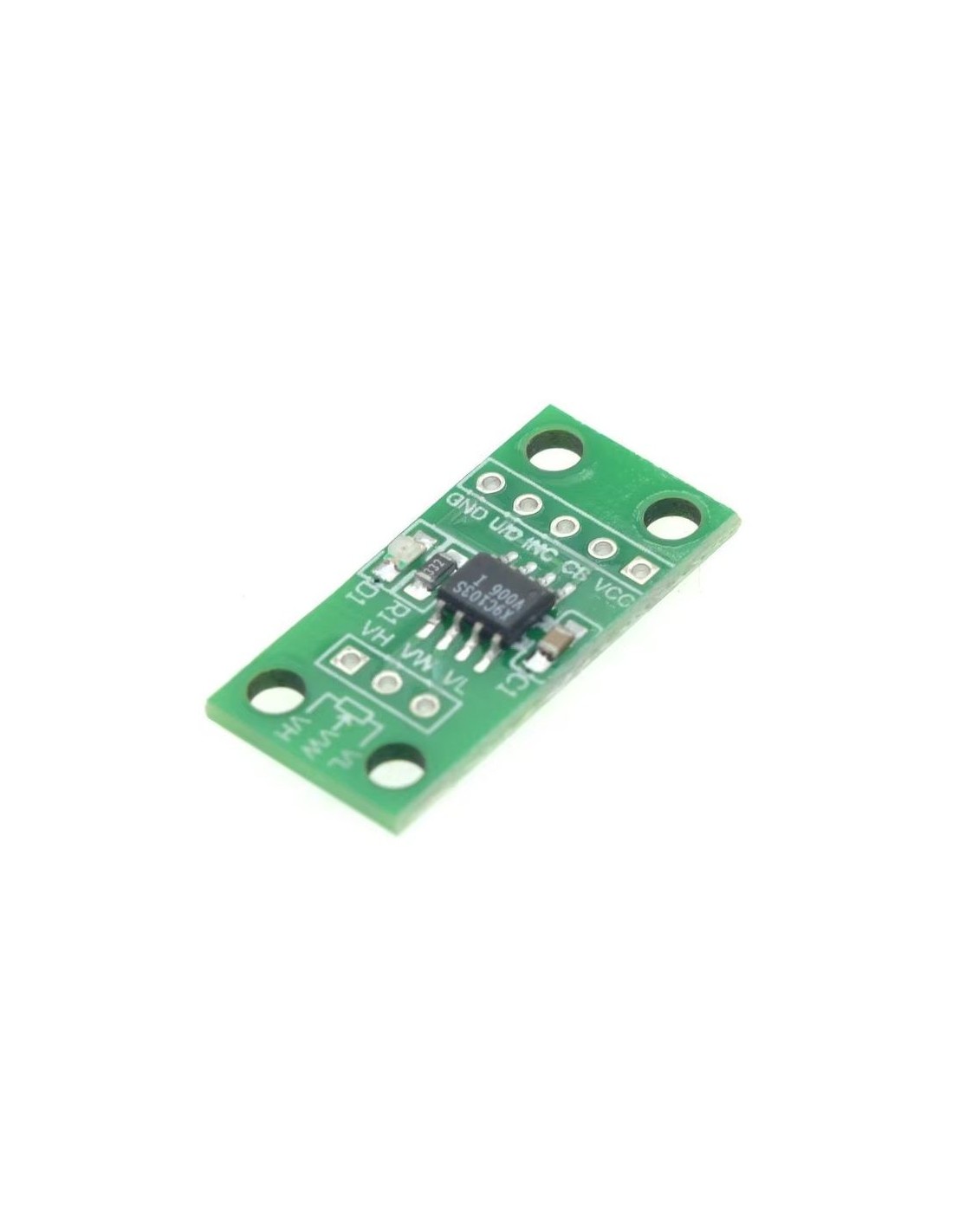

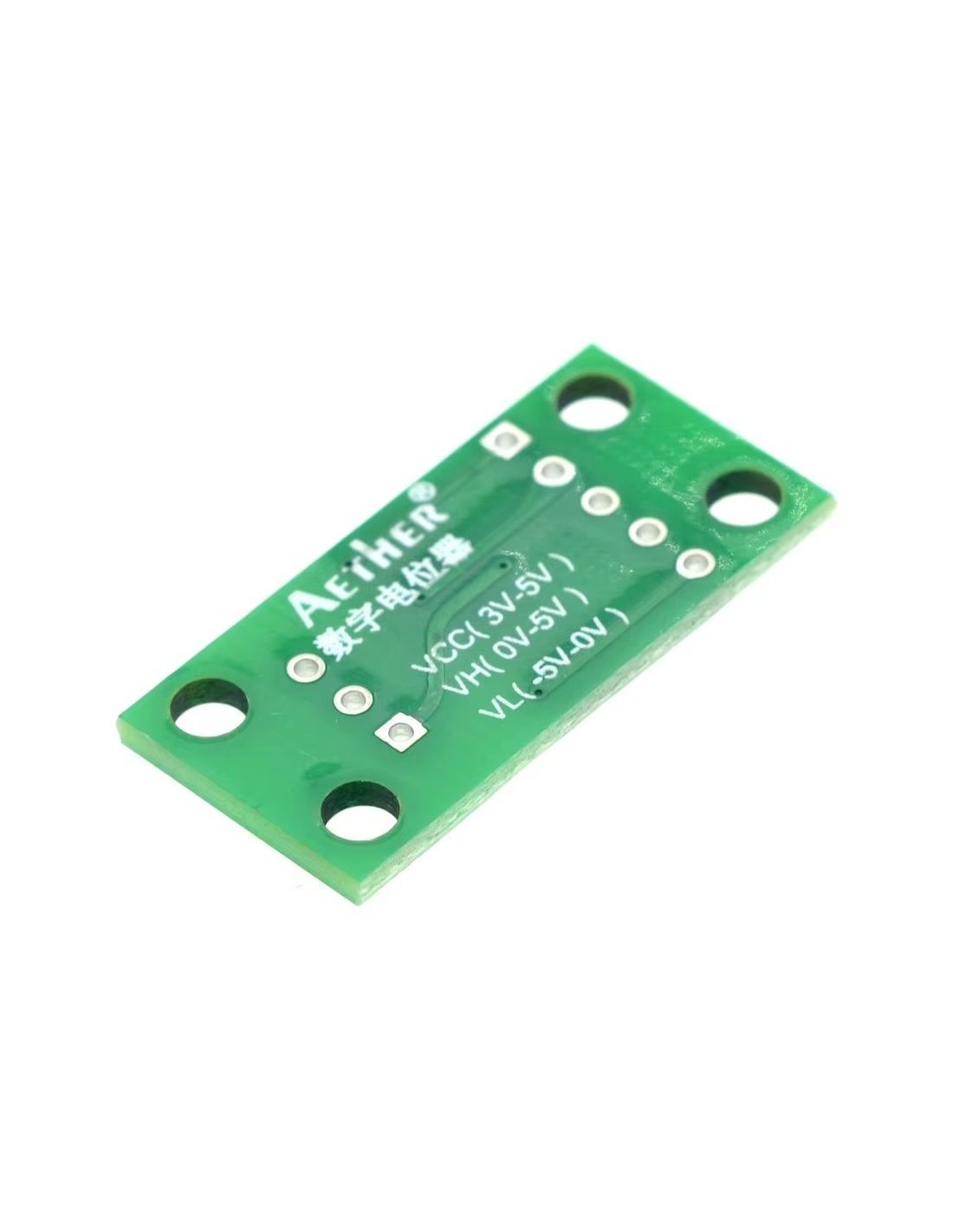

Placa de Potenciômetro Digital X9C103S – 10 kΩ

A placa com o CI X9C103S é um módulo de potenciômetro digital de 10 kΩ, ideal para substituir trimpots mecânicos em ajustes eletrônicos de ganho, offset, calibração e controle de tensão. O ajuste da resistência é feito eletronicamente por meio de sinais digitais, permitindo automação, repetibilidade e ausência de desgaste mecânico.

O módulo opera com alimentação entre 3 V e 5 V, possui 100 posições de ajuste e pode trabalhar com sinais analógicos na faixa de –5 V a +5 V entre seus terminais resistivos.

⚙️ Características gerais

• Alimentação: 3 V a 5 V
• CI utilizado: X9C103S
• Tamanho da placa: 2,7 cm × 1,3 cm
• Resistência total: 10 kΩ
• Resolução: 100 passos (incrementos uniformes)
• Resistência típica do cursor (wiper): ~40 Ω
• Faixa de tensão entre VL e VH: –5 V a +5 V
• Ajuste totalmente eletrônico (sem desgaste mecânico)
• Compatível com microcontroladores e lógica digital

🔌 Funcionamento do potenciômetro

• O módulo possui três terminais resistivos:
  • VL → extremidade baixa do resistor
  • VH → extremidade alta do resistor
  • W → cursor (ponto deslizante)
• O cursor W se move eletronicamente entre VL e VH em 100 níveis, simulando um potenciômetro mecânico de 10 kΩ.

U/D   → Define se aumenta ou diminui a resistência

INC   → Pulso para mover 1 passo

CS    → Habilita o chip
