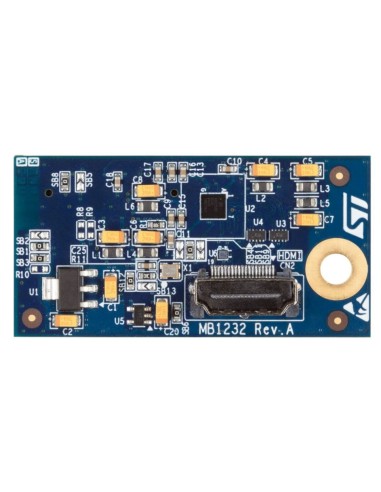

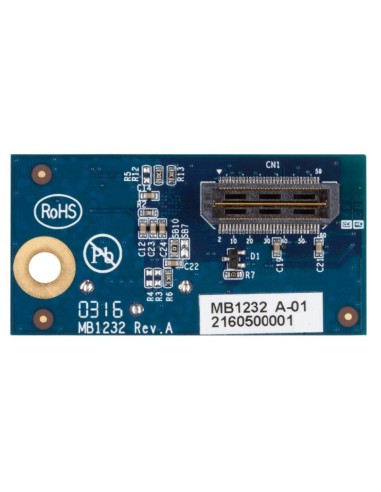

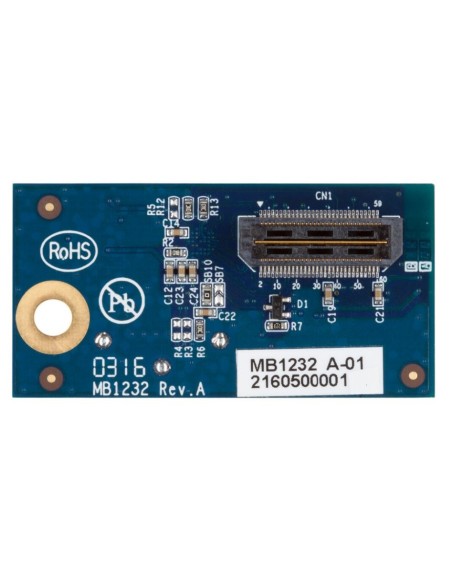

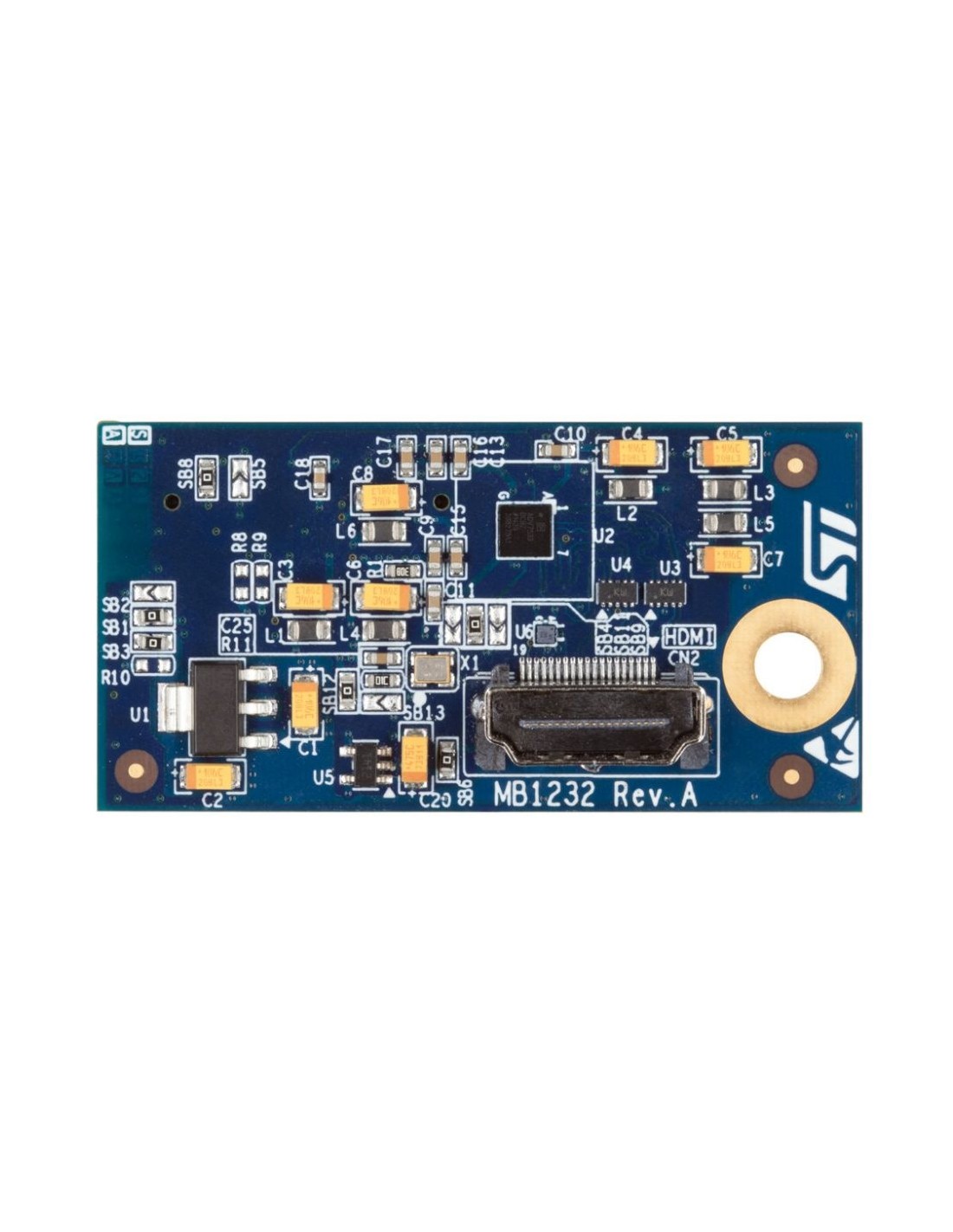

DSI to HDMI Adapter Board for STM32 Development Tools
A DSI to HDMI Adapter Board é um módulo desenvolvido para permitir que placas STM32 equipadas com interface MIPI‑DSI transmitam vídeo diretamente para monitores e TVs via HDMI. Ele atua como um conversor de alta performance, facilitando o desenvolvimento de interfaces gráficas avançadas, demonstrações multimídia e aplicações embarcadas que exigem saída de vídeo em alta resolução.
🎯 Principais características
- Conversão direta MIPI‑DSI → HDMI
- Suporte a resoluções típicas de 720p e 1080p (dependendo da placa STM32 e do clock configurado)
- Conector HDMI padrão tipo A
- Alimentação direta pela placa STM32
- Design compacto, ideal para prototipagem e demonstrações
- Compatível com o ecossistema STM32Cube e bibliotecas gráficas como TouchGFX
🔌 Placas STM32 compatíveis
A placa é compatível com kits STM32 que possuem conector MIPI‑DSI de 4 pistas, incluindo:
✔️ STM32H7 Series
- STM32H747I‑DISCO
- STM32H750B‑DISCO
- STM32H7B3I‑DISCO
✔️ STM32F7 Series
- STM32F769I‑DISCO
✔️ STM32MP1 Series (Linux MPU)
- STM32MP157C‑DK2 (possui saída DSI e pode usar adaptadores similares)
Observação: a compatibilidade pode variar conforme a revisão da placa e o firmware utilizado. Recomenda‑se verificar o manual do kit STM32 específico.
🧩 Aplicações típicas
- Interfaces gráficas avançadas com TouchGFX
- Sistemas embarcados com saída HDMI
- Prototipagem de dashboards, HMIs e painéis multimídia
- Demonstrações de produtos e apresentações técnicas
- Desenvolvimento educacional com foco em vídeo digital
