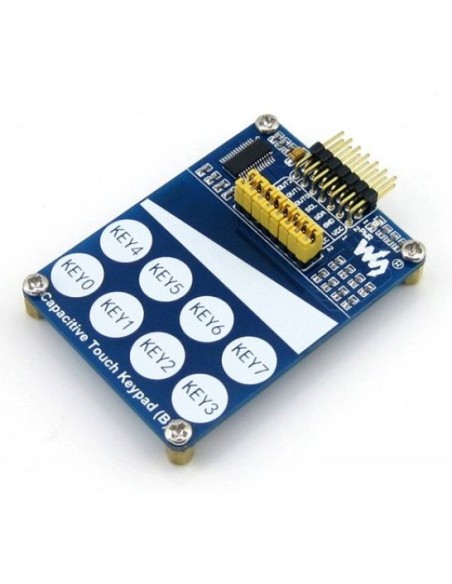

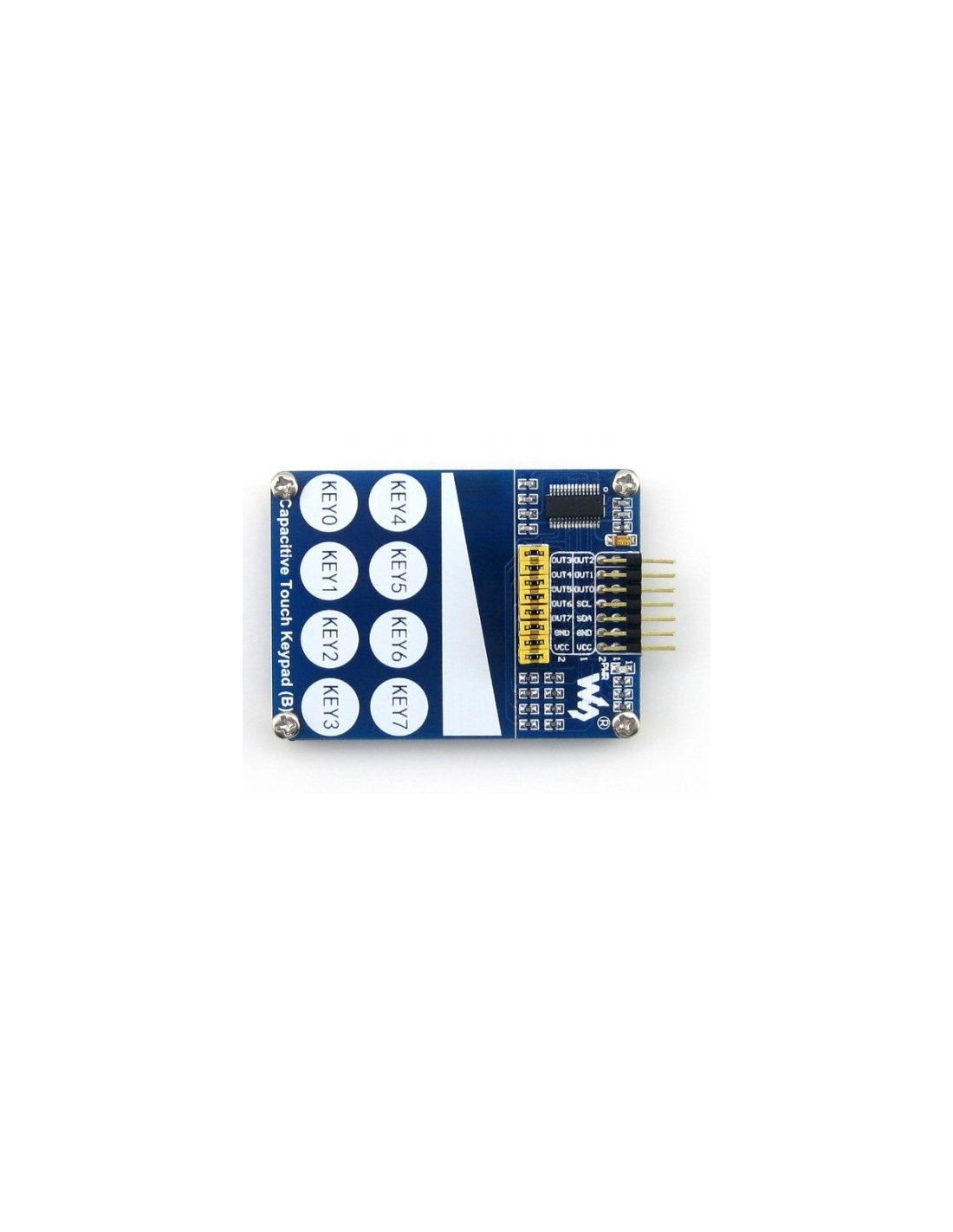

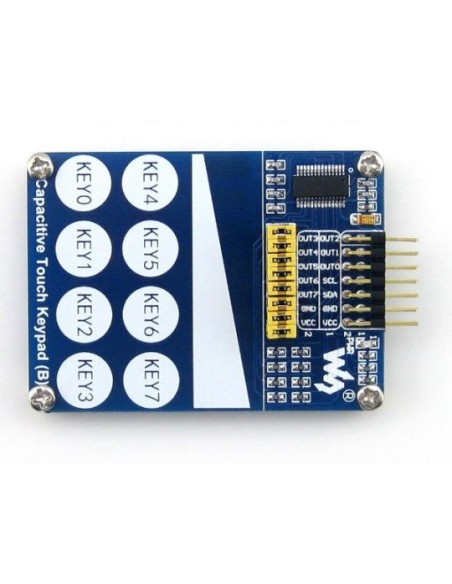

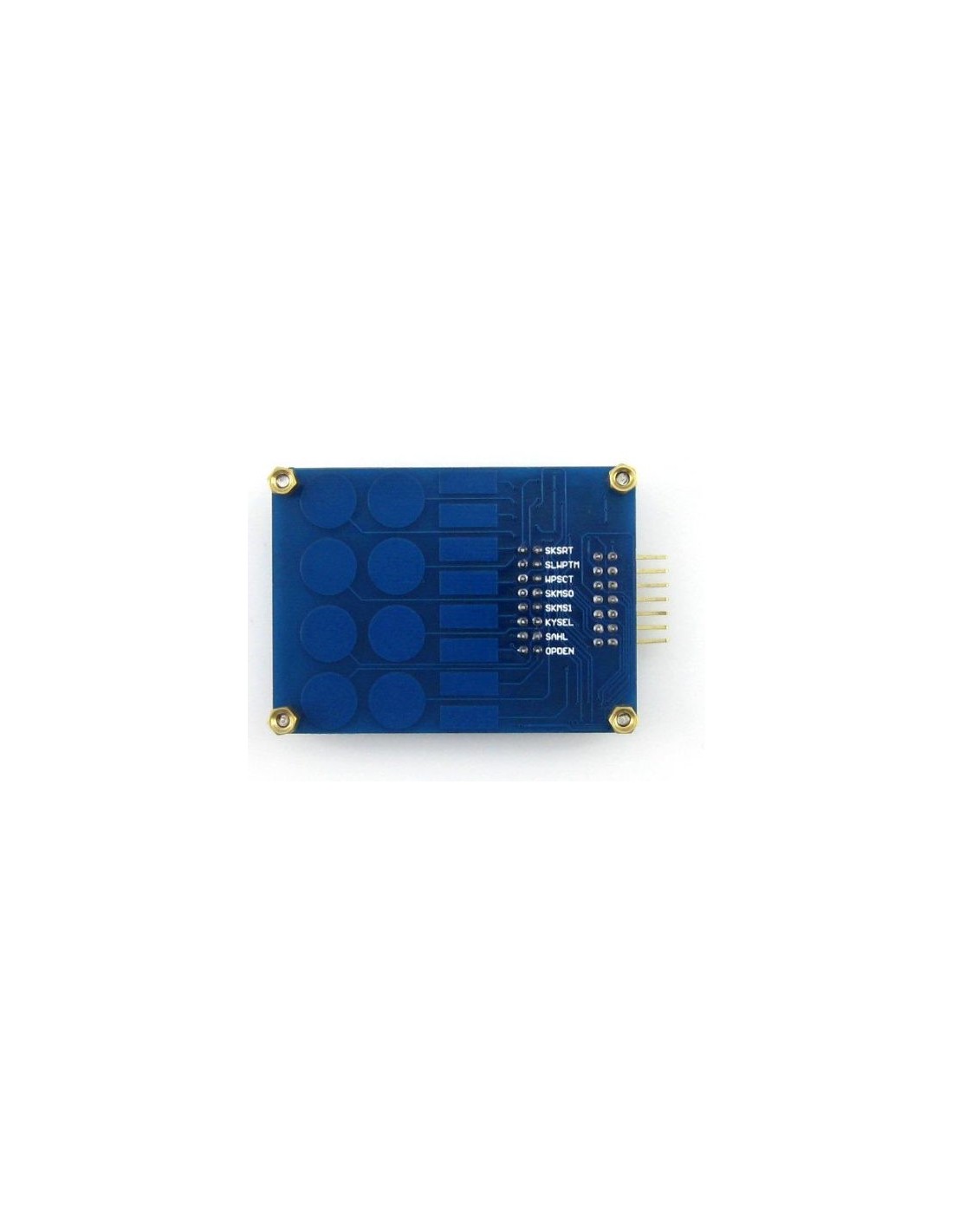

Capacitive Touch Keypad Waveshare – TTP229‑LSF (Versão B)
Com Interface I²C ou I/Os Digitais + Dimensões Atualizadas
O Capacitive Touch Keypad Waveshare (B) utiliza o CI TTP229‑LSF, permitindo detecção capacitiva de até 16 teclas com alta sensibilidade, estabilidade e resposta rápida. Ele pode operar tanto em modo paralelo (I/Os digitais) quanto em modo serial (I²C‑like), oferecendo flexibilidade para integração com microcontroladores como Arduino, ESP32, ESP8266, Raspberry Pi e STM32.
⚙️ Especificações Técnicas (Atualizadas)
🔌 Interface
- I²C‑like serial interface (1 ou 2 fios, modo serial do TTP229‑LSF)
- I/Os digitais individuais (modo paralelo)
- Saídas OUT0–OUT7 para 8 teclas
- Modo 16 teclas disponível via interface serial
🔧 Características do CI TTP229‑LSF
- Suporte a 8 ou 16 teclas capacitivas
- Sensibilidade ajustável
- Recalibração automática
- Modo single‑key ou multi‑key
- Taxa de amostragem: 8 Hz ou 64 Hz
- Tensão de operação: 2,4V a 5,5V
- Baixo consumo de energia
- Alta imunidade a ruído e ESD
📐 Dimensões da Placa
- Comprimento: 68 mm
- Largura: 47 mm
- Espessura: ~1,6 mm (PCB)
- Furos de fixação: 3 mm
🧭 Aplicações Típicas
- Painéis de controle touch
- Automação residencial e IoT
- Substituição de teclados mecânicos 4×4
- Interfaces modernas para sistemas embarcados
- Controle de acesso
- Projetos educacionais e prototipagem
