ATMEGA8 ATMEGA48 ATMEGA88 placa de desenvolvimento AVR

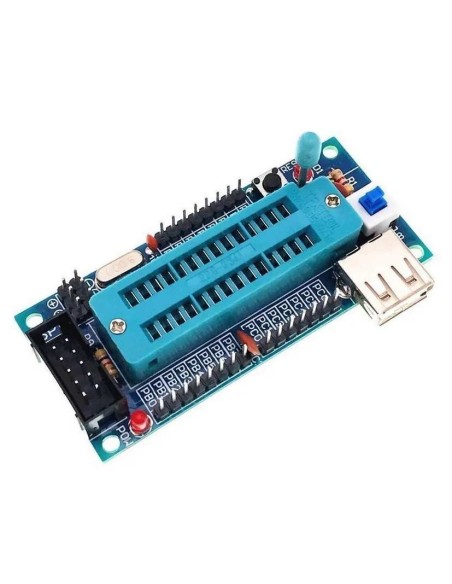

Módulo de Desenvolvimento AVR para ATmega8 / ATmega48 / ATmega88

Este módulo é uma placa de desenvolvimento AVR minimalista, projetada para trabalhar com microcontroladores ATmega8, ATmega48, ATmega88 e outros modelos compatíveis com o mesmo encapsulamento.
Ele oferece todos os recursos essenciais para testes, prototipagem, aprendizado e desenvolvimento de firmware, eliminando a necessidade de montar um circuito mínimo na protoboard.

A placa inclui cristal externo, interface ISP padrão, alimentação flexível e diversos pinos de expansão, tornando‑se uma solução prática e confiável para quem trabalha com microcontroladores AVR.

✅ Parâmetros Técnicos

• Tensão de alimentação: via porta USB ou conector de pinos (mesma tensão de operação do microcontrolador)
• Cristal oscilador: 8 MHz
• Dimensões da PCB: 7,4 cm × 3,4 cm
• Espessura da placa: 1,6 mm (FR‑4 militar, com tratamento de estanho)

✅ Características do Módulo

1. Sistema mínimo clássico para ATmega8/ATmega48/ATmega88 — elimina soldagens e montagens manuais.
2. 23 pinos de I/O disponíveis, facilitando expansões e prototipagem.
3. Interface ISP padrão, compatível com gravadores USBasp — permite gravação e depuração sem fonte externa.
4. Compatibilidade total com ATmega8, ATmega48 e outros chips pin‑compatíveis.
5. Chave auto‑travante para ligar/desligar a alimentação vinda da porta USB.
6. Modos flexíveis de alimentação:

• Via porta ISP
• Via USB
• Via conector de pinos

🧩 Componentes Inclusos na Placa

• 1× PCB FR‑4 1,6 mm
• 1× Soquete DIP 28 pinos (trava)
• 1× Conector USB fêmea
• 1× Conector DC3‑10 (tipo “horn seat”)
• 1× Chave auto‑travante 8×8 mm
• 1× Barra de pinos 40 pinos
• 1× Cristal de 8 MHz
• 2× Capacitores cerâmicos 22 pF
• 2× Capacitores cerâmicos 104
• 2× LEDs vermelhos 3 mm
• 1× Botão tátil 6×6 mm
• 2× Resistores 4,7 kΩ
• 1× Resistor 10 kΩ

⚡ Aplicações Típicas

• Desenvolvimento de firmware AVR
• Ensino e aprendizado de microcontroladores
• Prototipagem rápida
• Testes de hardware
• Projetos embarcados simples e avançados
