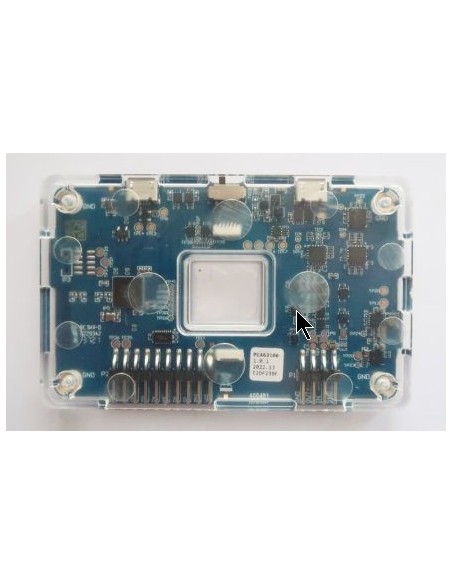

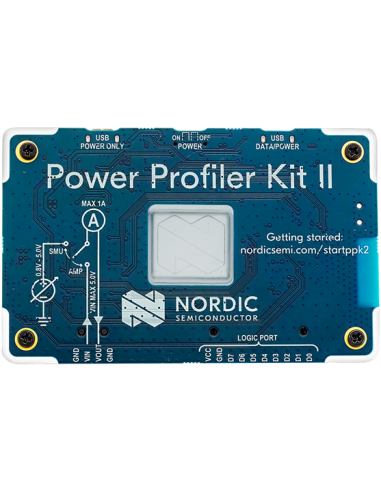

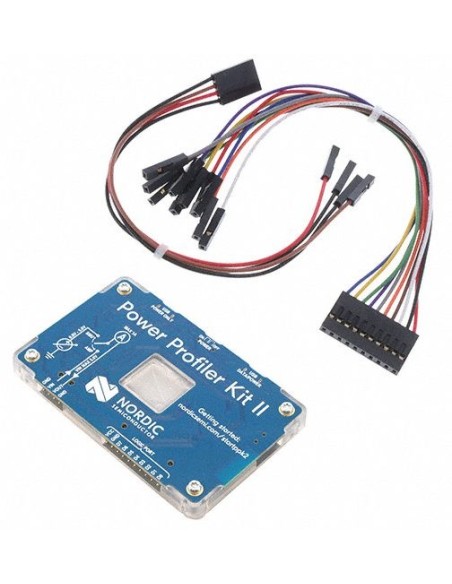

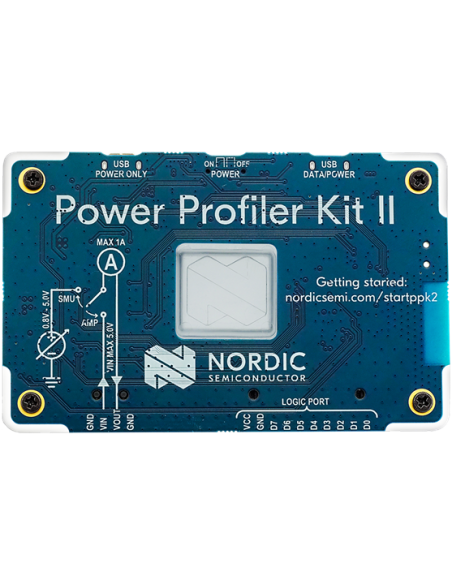

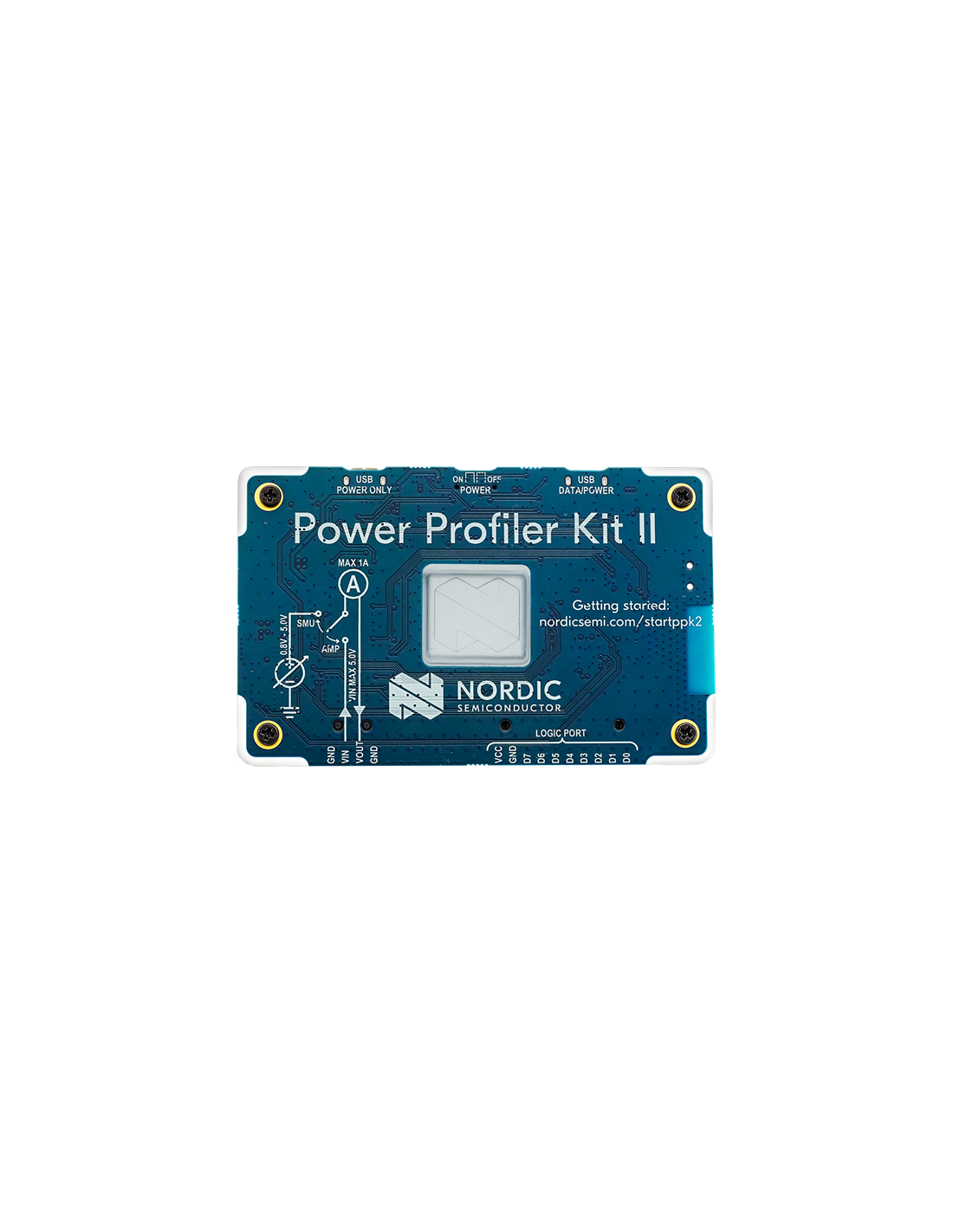

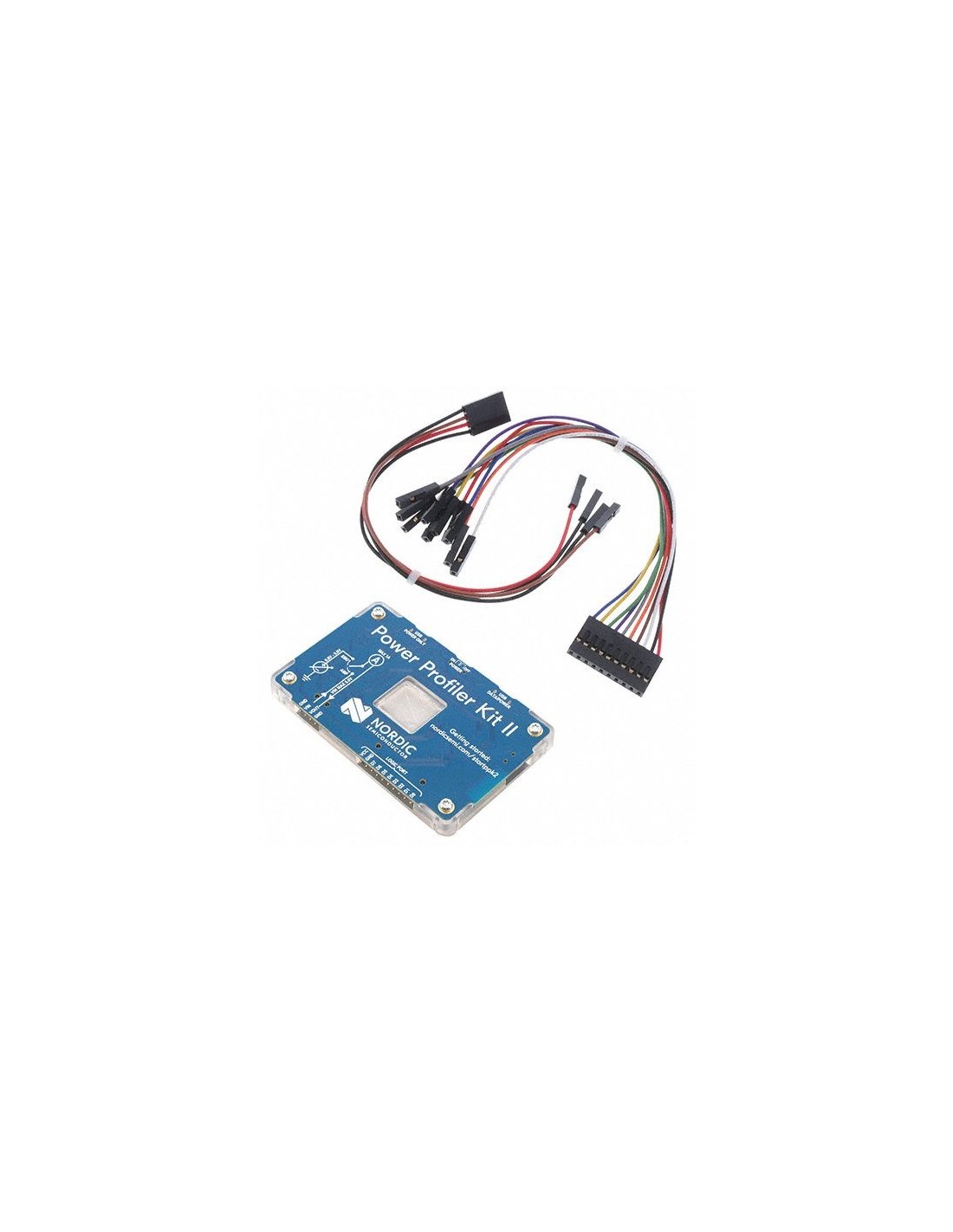

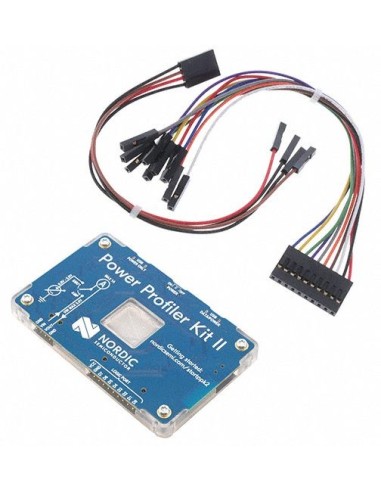

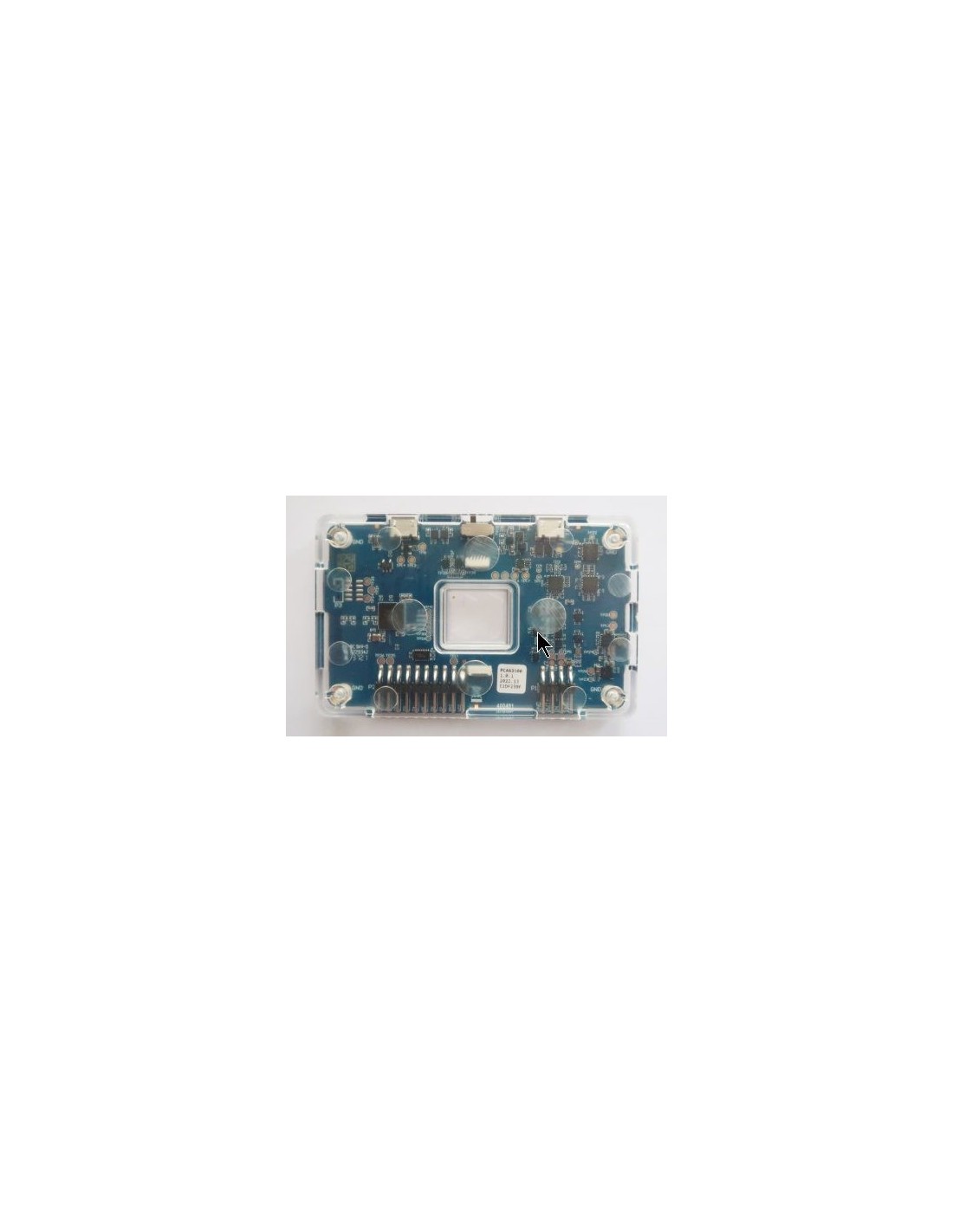

Nordic Power Profiler Kit II (PPK2) é um analisador de consumo de energia projetado para medir corrente e tensão em dispositivos eletrônicos de baixo consumo, especialmente plataformas baseadas em Bluetooth Low Energy, Thread, Zigbee, ANT, LTE‑M, NB‑IoT e outros SoCs da Nordic Semiconductor. Opera como fonte de alimentação programável e como medidor de corrente de alta precisão.

Características Técnicas Principais

Modos de Operação

1. Source Mode

   • O PPK2 alimenta o DUT (Device Under Test).

   • Tensão ajustável: 0,8 V a 5,0 V.

   • Corrente máxima: +1 A.

2. Ampere Meter Mode

   • O DUT é alimentado externamente.

   • O PPK2 mede apenas a corrente consumida.

Faixa de Medição

• Corrente mínima: ~200 nA

• Corrente máxima: 1 A

• Resolução:

  • Até 100 nA em faixas baixas

  • Ajuste automático de faixa (auto‑range)

Taxa de Amostragem

• Até 100 kS/s (100.000 amostras por segundo)

• Permite capturar picos rápidos de consumo típicos de rádios RF.

Precisão

• Alta precisão em toda a faixa dinâmica devido ao sistema de shunts múltiplos com comutação automática.

• Erro típico: <2%, dependendo da faixa.

Interface e Software

• Conexão via USB.

• Controlado pelo nRF Connect for Desktop – Power Profiler App.

• Exibe:

  • Corrente instantânea

  • Tensão

  • Consumo acumulado (mAh / µAh)

  • Gráficos em tempo real

  • Zoom em eventos RF

Recursos Adicionais

• Medição simultânea de tensão e corrente.

• Geração de trigger para sincronização com lógica externa.

• Compatível com qualquer DUT de baixa tensão (não apenas Nordic).

• Proteção contra sobrecorrente.

• Conectores padrão para fácil integração.

Aplicações

• Perfil de consumo em dispositivos IoT.

• Otimização de firmware para baixo consumo.

• Medição de picos de rádio (BLE, Thread, Zigbee, LTE‑M).

• Validação de modos sleep, idle e active.

• Desenvolvimento de wearables, sensores e dispositivos alimentados por bateria.
